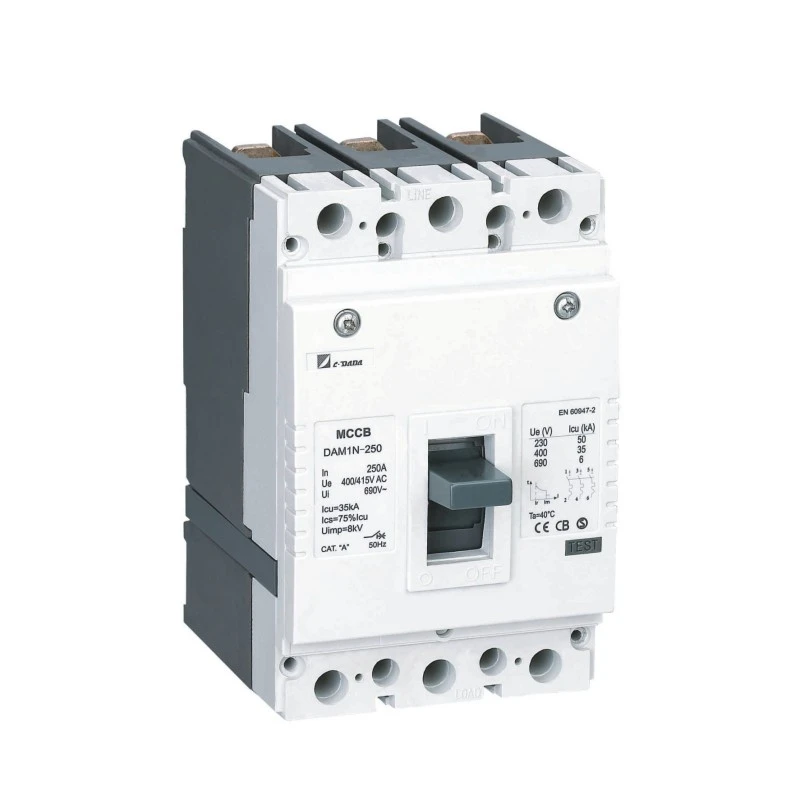

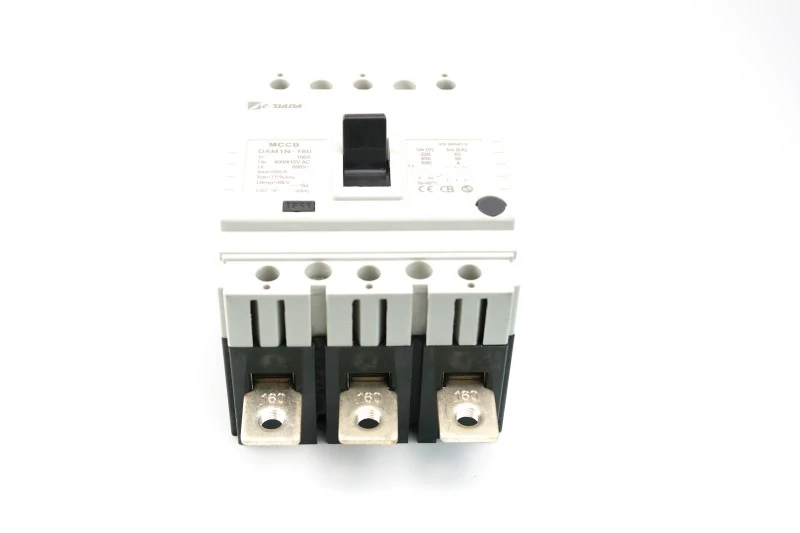

פאַרפעסטיקט טיפּ מאָולדיד קאַסע קרייַז ברעאַקער
Model:DAM1 Series
מקור הויך קוואַליטעט און אַוואַנסירטע פאַרפעסטיקט טיפּ מאָולדיד קאַסע קרייַז ברעאַקער (MCCB) פֿון שאַנגהאַי דאַדאַ עלעקטריק-סערטאַפייד (CE, CB, ASTA), טערמאַל-מאַגנעטיק שוץ, 12.5A–1600A. ידעאַל פֿאַר ינדאַסטריאַל און געשעפט פּאַנאַלז. גרינג דין-רעלס אָדער טאַפליע בארג. אָעם & פאַרנעם אָרדערס באַגריסן, קלייַבן CDADA ווי דיין סאַפּלייער מיט בטחון.
CDADA פאַרפעסטיקט טיפּ מאָולדיד קאַסע קרייַז ברעאַקער (MCCB) DAM1 סעריע טרעפן די באדערפענישן פון קיין אַפּלאַקיישאַן, פון קליין יוזערז צו ינדאַסטריאַל טראַנספאָרמער און פאַרשפּרייטונג ינסטאַלירונג.
די DAM1 סעריע האט זיבן ראַם סיזעס, אַרויף צו 1600 אַ, ברייקינג קאַפּאַציטעט אַרויף צו 100 קאַ, אַפּערייטינג וואָולטידזש אַרויף צו 1000 וואלטס, לייכט טרעפן אַ פאַרשיידנקייַט פון פולשטענדיק עלעקטריקאַל און מעטשאַניקאַל אַקסעסעריז באדערפענישן, צושטעלן אַ פאַרשיידנקייַט פון ינסטאַלירונג סאַלושאַנז צו מאַקסאַמייז די באדערפענישן פון קיין מאַכט סיסטעם.
מיט גלאבאלע Certification KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 איז דער בעסטער ברירה פֿאַר ווערלדווייד עלעקטריקאַל אַפּפּליאַנסעס און אָעם.
שליסל ספּעסאַפאַקיישאַנז
עלעקטריקאַל פּאַראַמעטערס פון DAM1 MCCB מאָולדיד פאַל קרייַז צוימען
| מאָדעל | קאָד | יקו (קאַ) | Ics (KA) | רייטאַד קראַנט-אין | Ui(V) | Ue (V) | פלאָקן | Uimp (V) |

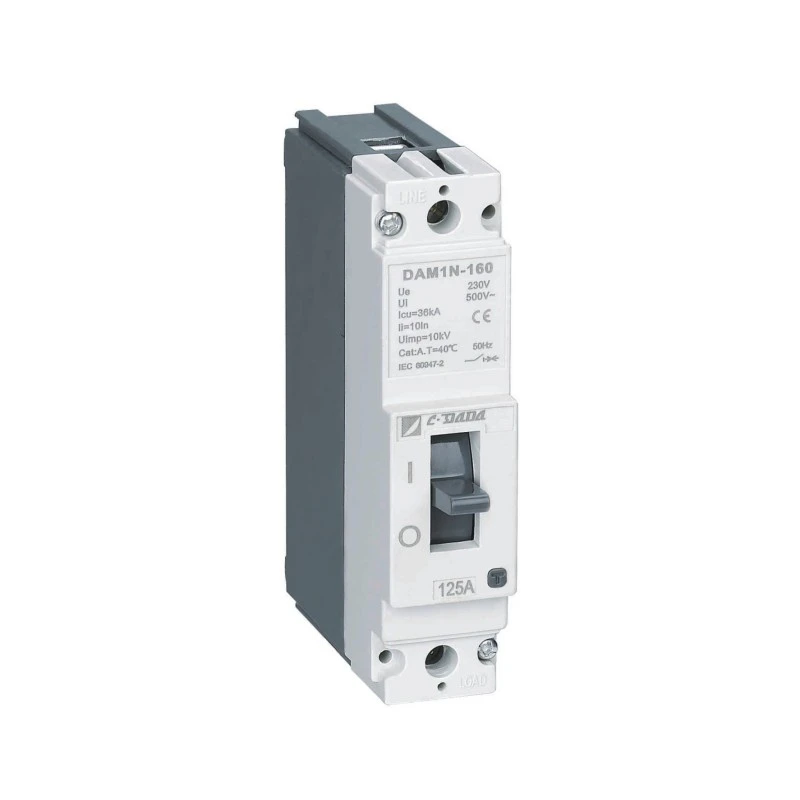

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160 א | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160 (200) א | 750 וו | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||

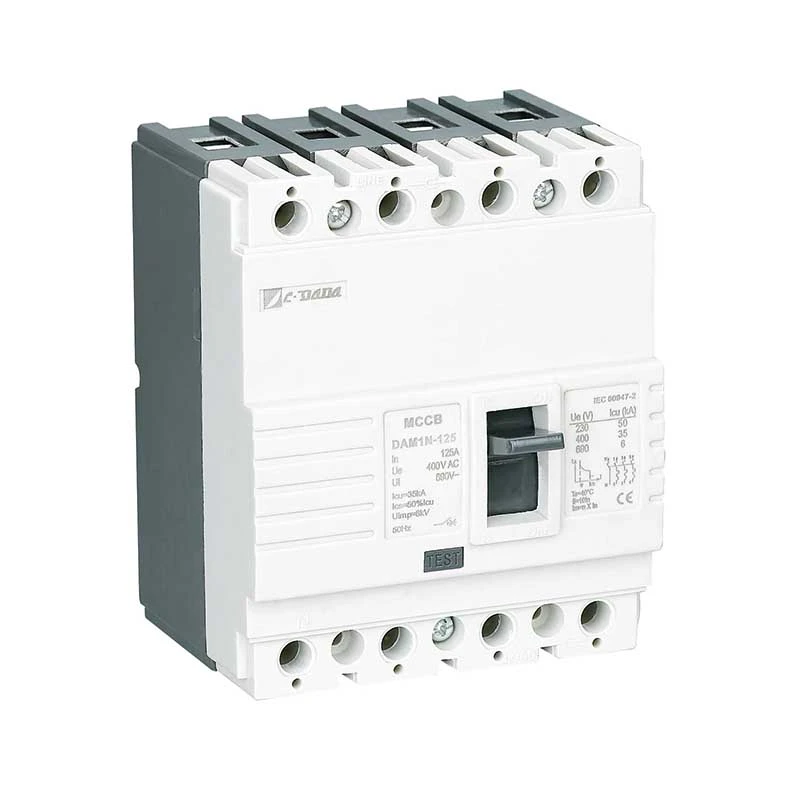

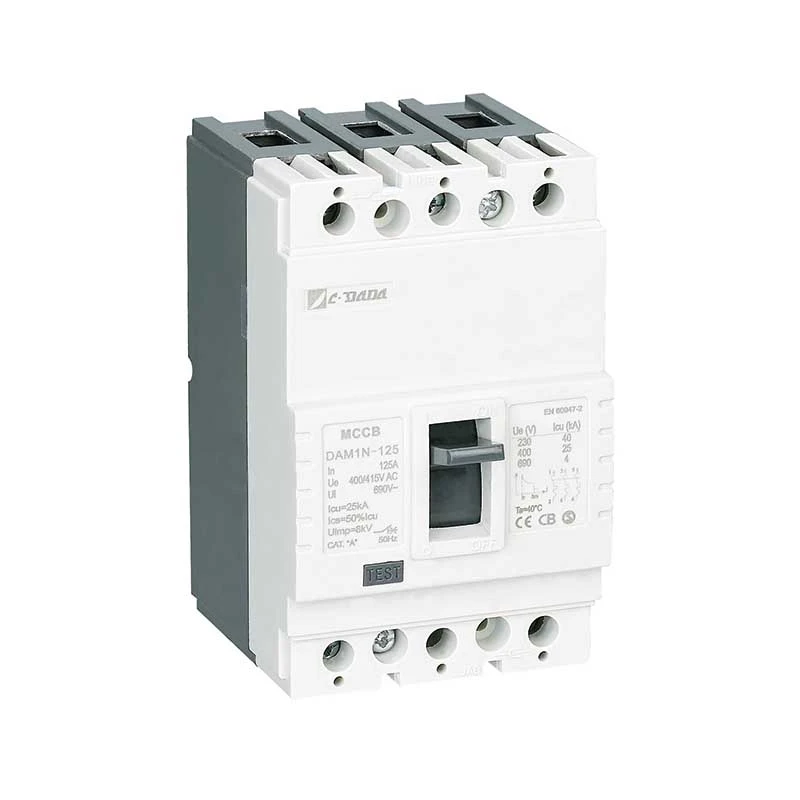

| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 א | 750 וו | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||

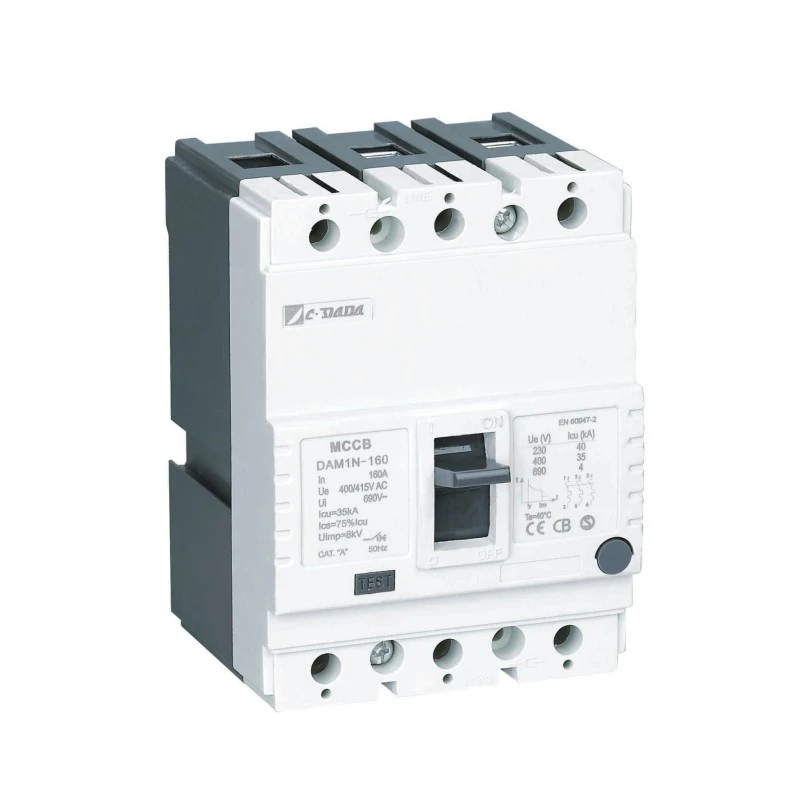

| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160 (150) א | 750 וו | 400/415 וו | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160 (180) - 200 (225) - 250 (320) א | 750 וו | 400/415 וו | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||

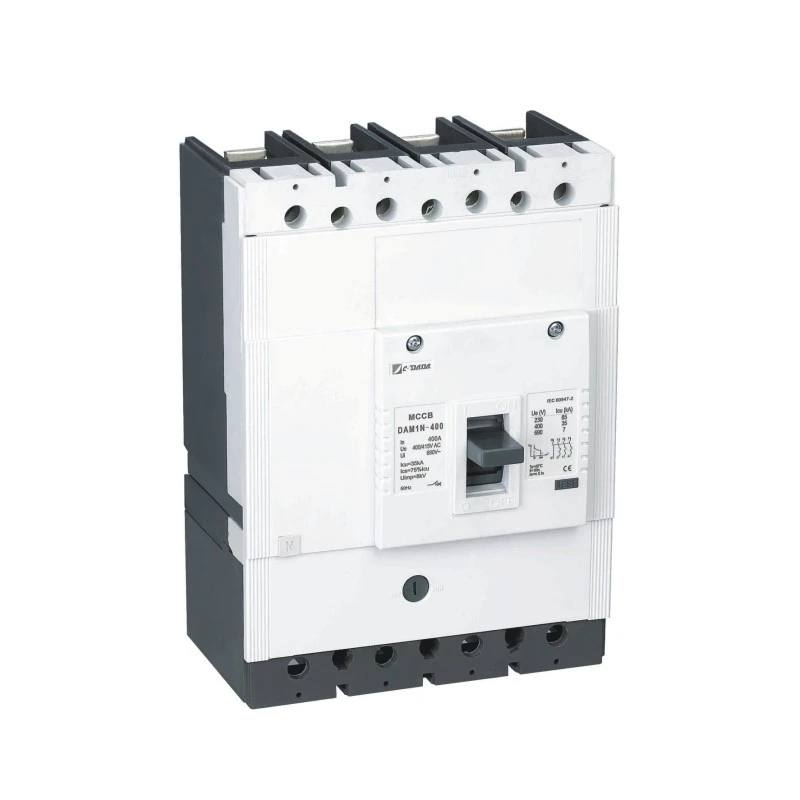

| DAM1-630 (400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630 אַ | 750 וו | 400/415 וו | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

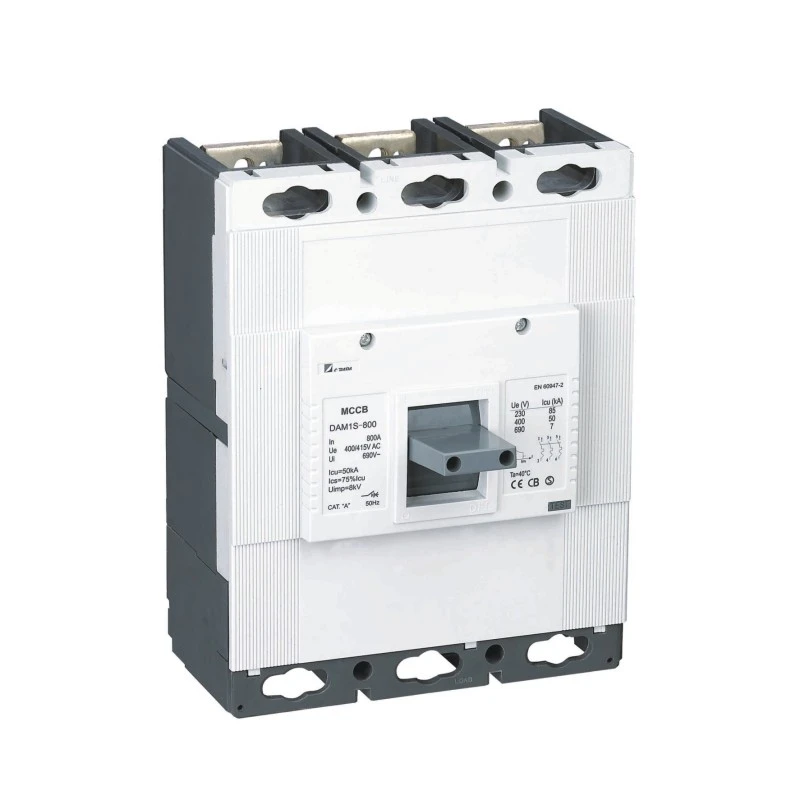

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 - 1000 אַ | 750 וו | 400/415 וו | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600אַ | 750 וו | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● יקו: אָ-ט-קאָ פּרובירן (אָ: עפֿן מאַנוווער, CO: נאָענט-עפֿן מאַנוווער, ט: ווארטן געדויער)
● Ics:O-t-CO-t-CO פּרובירן (אָ: עפענען מאַנוווער, CO: נאָענט-עפֿן מאַנוווער, ט: ווארטן געדויער)
★ ON/I שטעלע: עס ינדיקייץ אַז די צוימען קאָנטאַקטן זענען פֿאַרמאַכט. אין דעם שטעלע, די צוימען הייבער איז אין די שפּיץ שטעלע
★ יאַזדע שטעלע: עס ינדיקייץ אַז די צוימען איז געעפנט רעכט צו קיין דורכפאַל (איבער מאַסע אָדער קורץ קרייַז). אין דעם פאַל, די צוימען הייבער איז אין די מיטל שטעלע צווישן ON און OFF שטעלעס. אין סדר צו נעמען די צוימען, וואָס איז אין יאַזדע שטעלע, צו אויף שטעלע; שטופּן די צוימען הייבער אַראָפּ ווי געוויזן דורך די OFF צייכן
צוימען וועט זיין באַשטימט מיט "גיט" געזונט. נאָך דעם, ציען די הייבער ווי געוויזן דורך ON צייכן צו פאַרמאַכן די צוימען
★ אַוועק / 0 שטעלע: עס ינדיקייץ אַז די צוימען קאָנטאַקטן זענען אָפן. אין דעם וועג, די צוימען הייבער איז אין די דנאָ שטעלע.
גשמיות פּאַראַמעטערס פון DAM1-125 MCCB מאָולדיד פאַל קרייַז צוימען
| קאַטעגאָריע (EN 60947-2/IEC 60947-2) | ענדעראַנס |
|
||||||
| מאָדעל | פלאָקן | דיעלעקטריק פאַרמאָג (V) | לאָניזאַטיאָן דיסטאַנסע (מם) | גאַנץ סייקאַלז | עלעקטריקאַל לעבן | מעטשאַניקאַל לעבן | הויפּט קרייַז | אַגזיליערי קרייַז |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | א/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | א/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | א/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | א/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | א/ב | AC-15 |
| DAM1-630 (400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | א/ב | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | א/ב | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | א/ב | AC-15 |
ארבעטן פּרינציפּ & פּראַטעקשאַן מעקאַניזאַם
★ טערמאַל שוץ (אָווערלאָאַד)
די ביימעטאַליק פּאַס בענדס ווען העאַטעד דורך סוסטאַינעד אָווערקוררענט (> רייטאַד קראַנט). די בענדינג גיכקייַט איז פּראַפּאָרשאַנאַל צו די קראַנט מאַגנאַטוד - ינשורינג פאַרקערט-צייט טריפּינג אַז מימיקס קאַבלע טערמאַל נאַטור, פּרעווענטינג צוטשעפּעניש טריפּס בשעת פּראַטעקטינג ויסריכט.
★ מאַגנעטיק שוץ (קורץ קרייַז)
בעשאַס אַ קורץ קרייַז (למשל, פאַסע-צו-פאַסע אָדער פאַסע-צו-ערד), אַ הויך-קראַנט מאַגנעטיק פעלד טייקעף פּולז די סאָלענאָיד פּלאַנדזשער, ריליסינג די לאַטש מעקאַניזאַם ין מיליסעקאַנדז - קאַטינג אַוועק שולד קראַנט איידער טערמאַל שעדיקן אַקערז.
פּראָדוקט אַדוואַנטידזשיז
★ גוף און דעקל:
פיברע-גלאז פּאַליעסטער סמאָלע איז געניצט ווי די גוף און דעקן מאַטעריאַל אין לויט מיט EN 60512-20-2 נאָרמאַל. דער מאַטעריאַל, וואָס איז גערופֿן BMC (Bulk Molding Compound) אין דער ליטעראַטור, איז בילכער רעכט צו הויך עלעקטריקאַל און מעטשאַניקאַל וואַלועס און קענען קעסיידער אַנטקעגנשטעלנ זיך אַ טעמפּעראַטור פון 160 ℃. BMC מאַטעריאַל ברענט נישט ווען אין קאָנטאַקט מיט דראָט אין אַ טעמפּעראַטור פון 960 ℃ לויט IEC 695-2-1
בימעטאַל: בימעטאַל איז אַ מאַטעריאַל וואָס באשטייט פון קאָמבינאַציע פון צוויי טעלער מעטאַלס מיט פאַרשידענע פאַרלענגערונג קאָואַפישאַנץ קעגן היץ. די קראַנט גייט פארביי דורך די צוימען היץ אַרויף ביימעטאַל. רעכט צו ווירקונג פון דעם היץ. ביימעטאַל בענדס צו די ווייניקער-עקסטענדינג טעלער. זינט היץ ינקריסיז ווי די קראַנט גייט פארביי דורך די צוימען ינקריסיז, ביימעטאַל איז העאַטעד מער און בענדס מער. אין דעם וועג, עס קאָנטראָלס די עפן מעקאַניזאַם צו עפענען די צוימען.

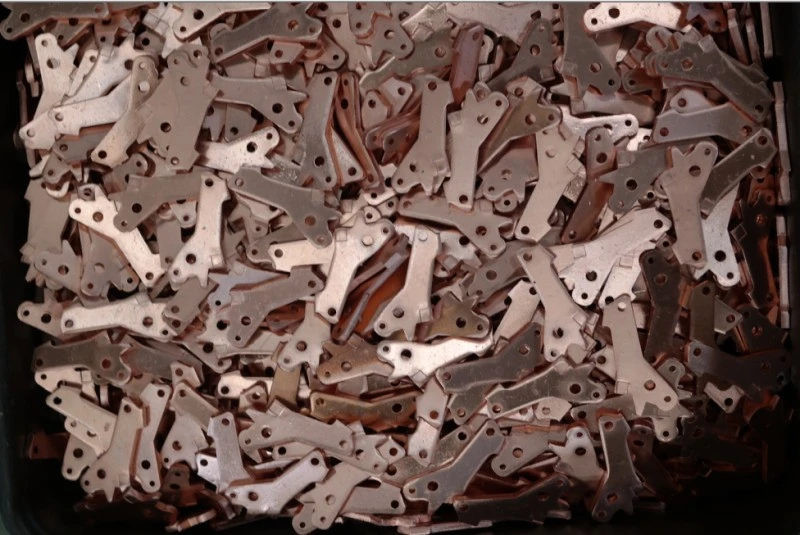

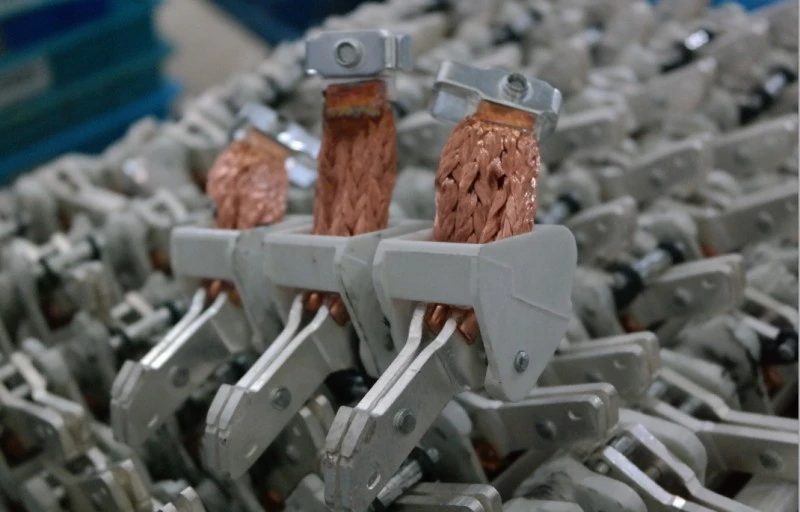

★ קאָנטאַקט:
קאָנטאַקט צומיש איז באשלאסן פֿאַר ברייקערז דורך באַטראַכטן צעבראכן און געפירט קראַנט וואַלועס און קאַנסטראַקשאַן. יוזשאַוואַלי זילבער, גראַפייט, ניקאַל, וואָלפראַם צומיש קאָנטאַקטן זענען געניצט אין ברייקערז. א סוואַדזשד סטרוקטור איז ינשורד אין מאָווינג קאָנטאַקטן. אין דעם וועג, סוואַדזשד און שווער צומיש קאָנטאַקטן האָבן אַ פּלאַץ אויף ווייך פאַרפעסטיקט קאָנטאַקטן אין יעדער עפן-קלאָוזינג.
אין דעם וועג, די לאָואַסט קעגנשטעל איז ינשורד. מאָווינג קאָנטאַקט זאָל פאַרבינדן די פאַרפעסטיקט קאָנטאַקט זייער געזונט אין סדר צו האָבן נידעריק קאָנטאַקט קעגנשטעל. אָבער, יבעריק קאָנטאַקט דרוק קראַפט רעזולטאַטן אין שעדיקן פון קאָנטאַקטן אין אַ קירצער צייַט ווי נאָרמאַל. קאָנטאַקט אַלויז זענען זייער וויכטיק פֿאַר אַ געזונט עפן-קלאָוזינג.
★ אַרק יקסטינגגווישער צעל (סעפּאַראַטאָר):
סעפּאַראַטאָרס זענען געניצט צו יקסטינגקט די קרייַזבויגן וואָס איז געשאפן בעשאַס אָפּעראַציע פון די צוימען אַפּערייטינג אונטער ענערגיע. בשעת מאָווינג קאָנטאַקט איז אפגעשיידט פון פאַרפעסטיקט קאָנטאַקט, קראַנט האלט צו לויפן צווישן קאָנטאַקטן פֿאַר אַ בשעת און דאָס איז גערופן קרייַזבויגן. דער קרייַזבויגן זאָל זיין יקסטינגקט אין אַ זייער קורץ צייט
★ יקסטינגשאַן פון אַרק:
אַרק איז פּושט צו סעפּאַראַטאָרס רעכט צו מאַגנעטיק פעלד געשאפן אַרום דעם קרייַזבויגן. אין דעם וועג, קרייַזבויגן איז עקסטענדעד און ווערט שלאַנק און צעבראכן אַוועק צווישן סעפּאַראַטאָר פּלאַטעס (פיגורע -5). רעכט צו כאַראַקטעריסטיש פון די מאַטעריאַל געניצט אויף זייַט ווענט פון די סעפּאַראַטאָרס, אַ גאַז קומט אויס רעכט צו הויך טעמפּעראַטור געפֿירט דורך די קרייַזבויגן. דעם גאַז האט אַ וויכטיק ווירקונג אויף יקסטינגשאַן פון די קרייַזבויגן.
אַפּפּליקאַטיאָן
CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) איז טראַסטיד אַריבער קריטיש ינפראַסטראַקטשער:
★ ינדוסטריאַל: שטאָל מיללס, ייל & גאַז פּלאַטפאָרמס, כעמישער געוויקסן
★ העאַלטהקאַרע: האָספּיטאַל הויפּט & סאַב-פאַרשפּרייטונג באָרדז
★ טראַנספּאָרטאַטיאָן: באַן סיגנאַלינג, אַעראָפּאָרט באַגאַזש סיסטעמען
★ געשעפט: סקייסקרייפּערז, דאַטן סענטערס, שאַפּינג מאָל, קאַנווענשאַן סענטערס
★ פובליק ווענוז: טעאַטערס, סטאַדיומס, רעגירונג געביידעס
ייַנמאָנטירונג & וישאַלט אַדוואַנטאַגעס
★ גרינג ינאַגריישאַן:
נאָרמאַל קיט כולל בוסבאַרס, פאַסע באַריערז און ייַזנוואַרג

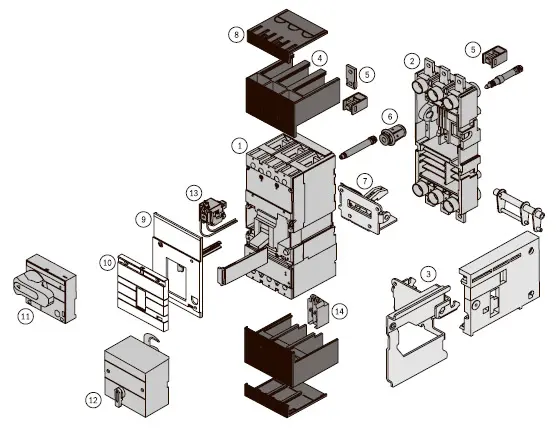

אַפּשאַנאַל אַקסעסעריז: שרעק קאָנטאַקטן, יבערמאַכן / אַנדערוואָולטידזש ריליסיז, עלעקטריש אַפּערייטינג מעקאַניזאַמז

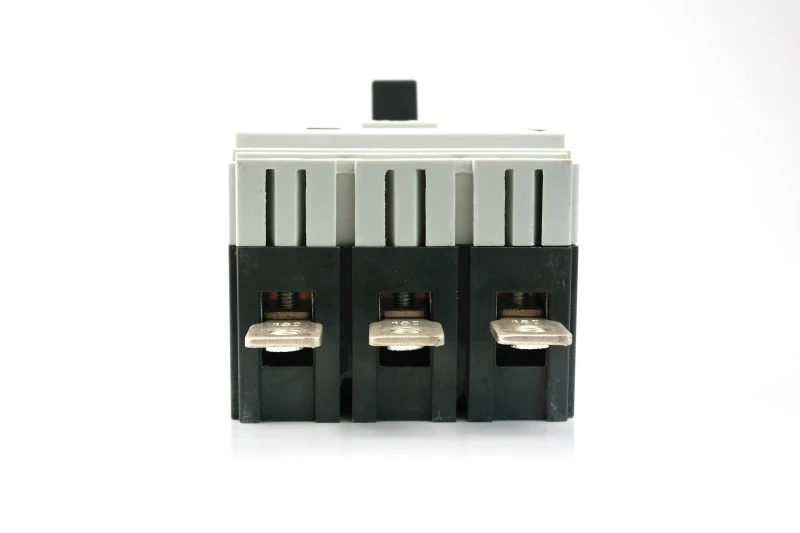

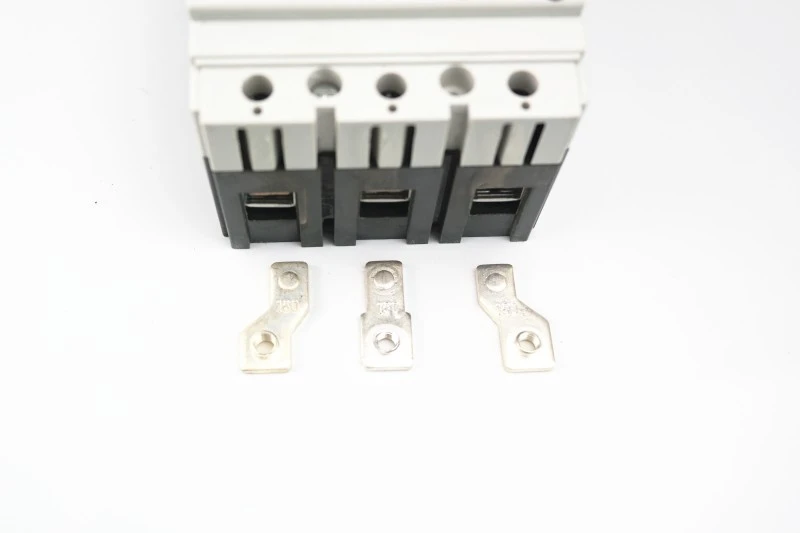

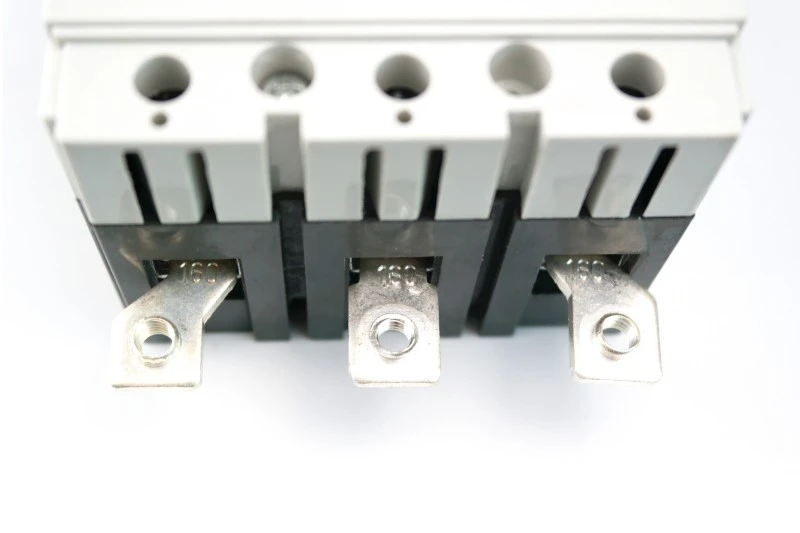

1) פאַרבינדן דורך עקסטענדעד בוסבאַר (פאָטאָ 1)

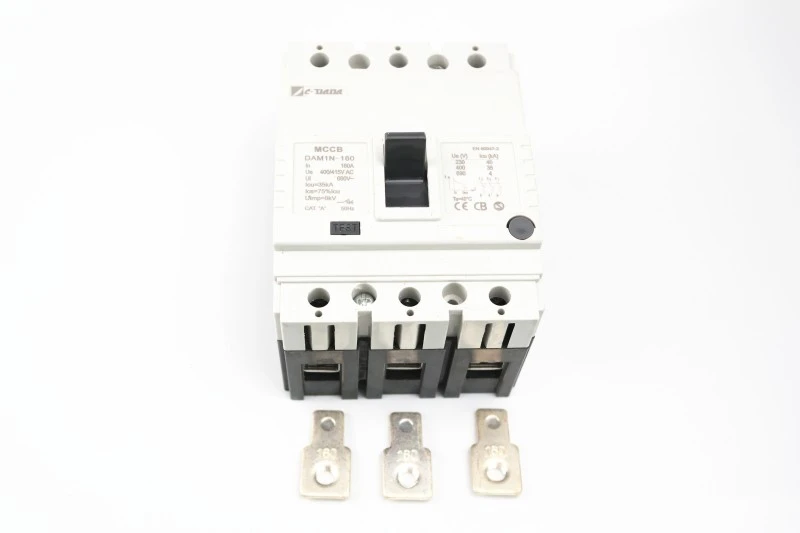

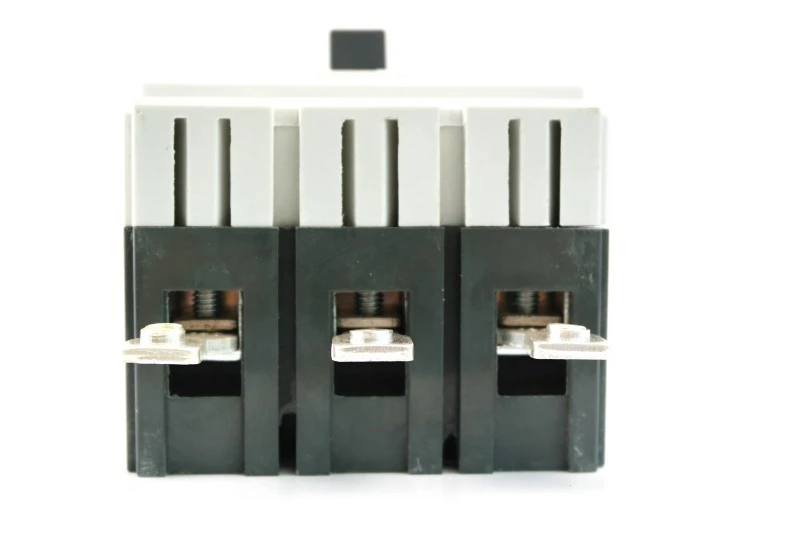

2) פאַרבינדן דורך ספּרעדער וואָקזאַל (פאָטאָ 2)

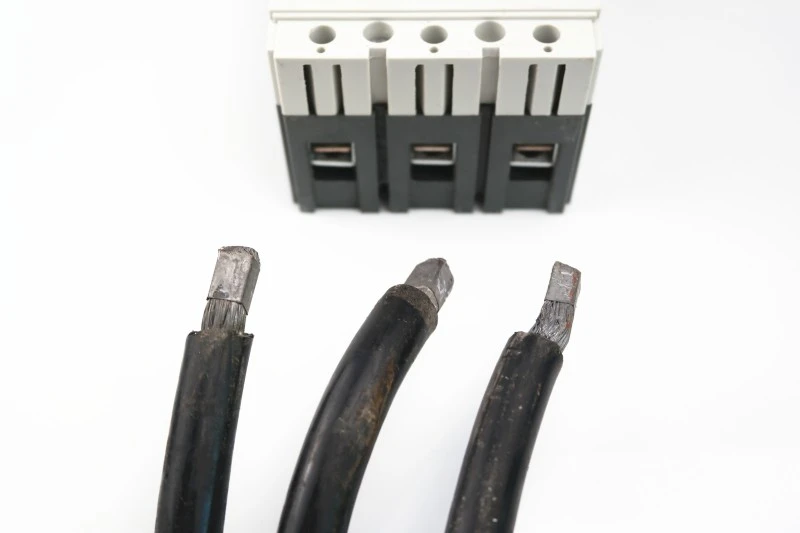

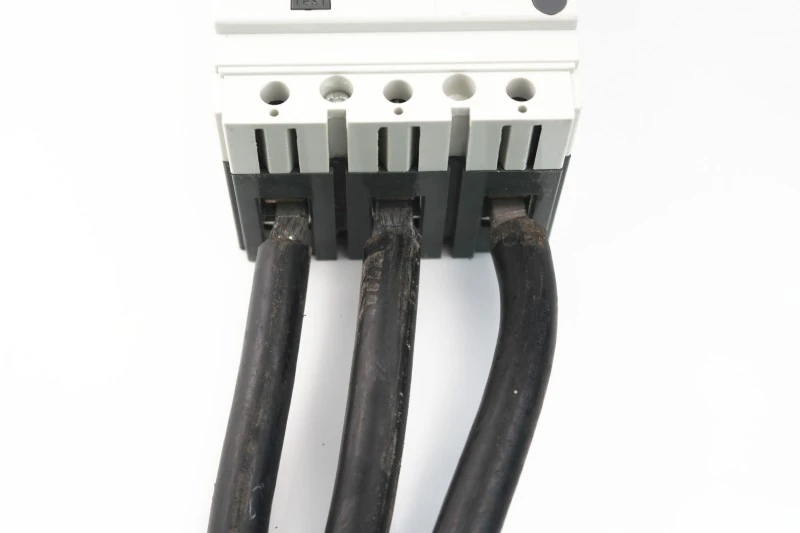

3) פאַרבינדן גלייך קאַבלע (פאָטאָ 3) אָן נוצן פון קאַבלע לאַגז.

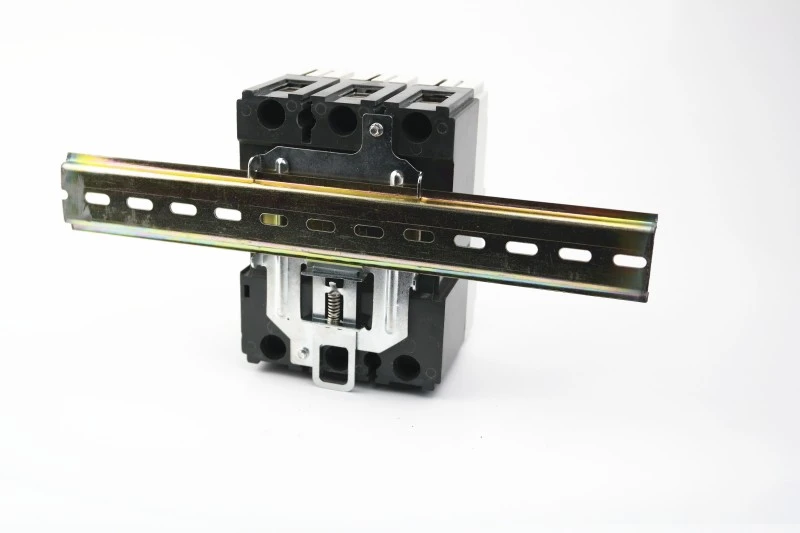

מיט דער הילף פון ספּעציעל קלאַמערן 125 און 160 וניץ קענען זיין אינסטאַלירן אויף אַ דין-רעלס.
צוימען מיט קלאַמערן

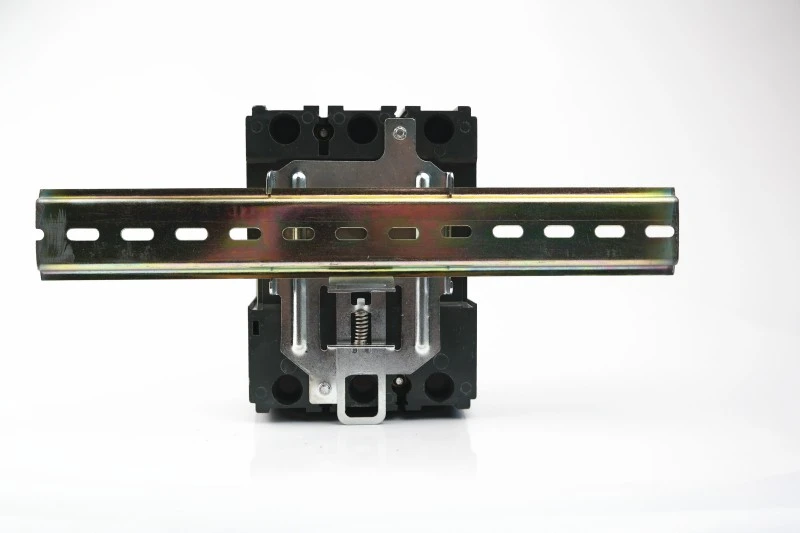

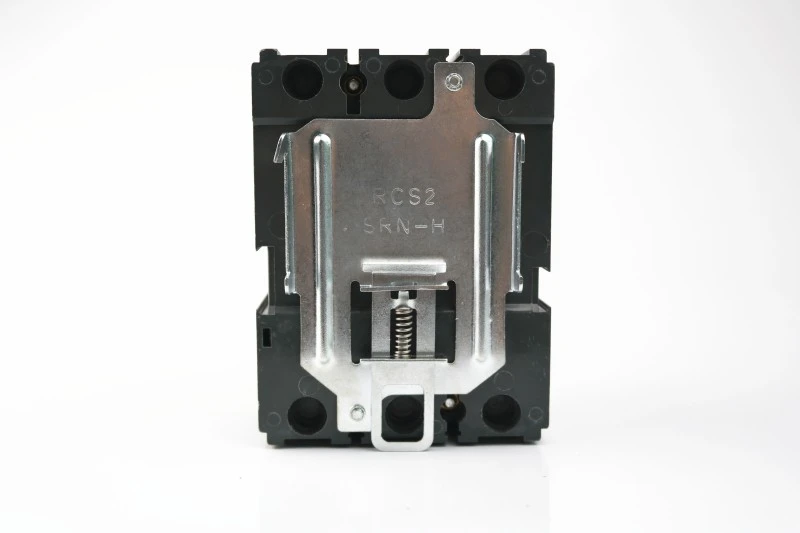

קלאַמערן מיט DIN רעלס
קלאַמערן מיט DIN רעלס
★ פּלאַץ-שפּאָרן פּלאַן:
10-20% לייטער און מער סאָליד ווי דינער אַלטערנאַטיוועס
ינייבאַלז קלענערער אָפּצוימונג סיזעס → נידעריקער מאַטעריאַל & שיפּינג קאָס
★ באַניצער-פרייַנדלעך באַשטעטיק:
קלאָר TRIP אָנווייַז פּריווענץ בלינד רעקלאָוזינג
אַודיבלע "גיט" קאַנפערמז די געהעריק מעטשאַניקאַל באַשטעלונג
★ צוקונפֿט-גרייט:
שטיצט פּלוג-אין און ציען-אויס קיץ (פֿאַר סעלעקטעד מאָדעלס)
קאַמפּאַטאַבאַל מיט סמאַרט מאָניטאָרינג אַדישאַנז
פארוואס קלייַבן CDADA?

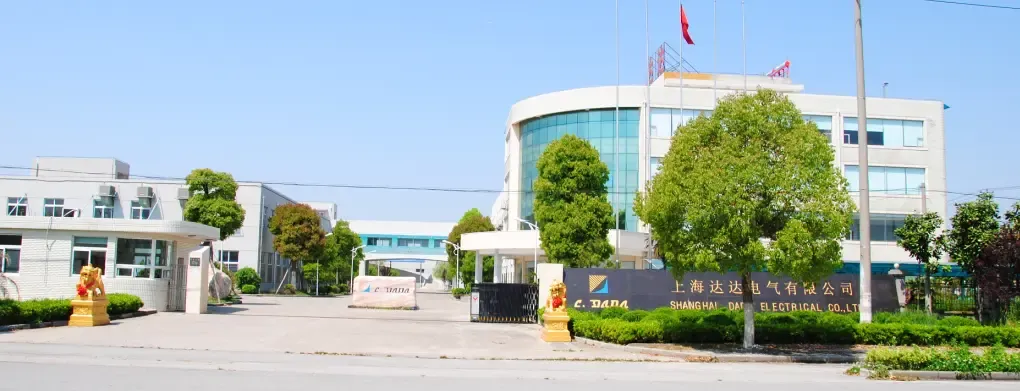

1. מיר זענען די לידינג פאַבריקאַנט פֿאַר 42+ יאָרן. אונדזער פירמע געגרינדעט אין 1983, אַנטוויקלען זייער שנעל אין 40 יאָר.
2. די גרופע, וואָס באשטייט פון 3 פאבריקן, פארמאגט א פראדוקציע שטח פון 52,400 מ² און באנוצט מער ווי 500 שטאב. מיר האָבן ינוועסטאַד קימאַט צען מיליאָן יואַן אין סדר צו יקספּאַנד אונדזער אָפּעראַציע און אַפּגרייד אונדזער וואַרשטאַטן.
3. פאַבריק אַודיטעד דורך ינטערטעק, דעקראַ & גמק
4. הויך-שטאַרקייַט קאַרטאָנס, פּאַלאַט שוץ, גוט פֿאַר לאַנג-ווייַטקייט אַרויספירן אַריבערפירן
אָפט געשטעלטע פֿראגן (FAQ)
ק 1: קענען די DAM1 פאַרפעסטיקט טיפּ מאָולדיד קאַסע קרייַז צוימען זיין מאָונטעד אויף אַ DIN רעלס?
A1: יאָ - מאָדעלס 125A און 160A קענען זיין אינסטאַלירן אויף DIN ריילז מיט די אַפּשאַנאַל ספּעציעל קלאַמערן. העכער רייטינגז זענען בלויז טאַפליע-מאָונטעד.
ק 2: וואָס סערטאַפאַקיישאַנז האלט די DAM1 סעריע?
A2: עס איז סערטאַפייד מיט CE, CB, ASTA, KEMA, SEMKO און RoHS, וואָס ינשורז העסקעם אין אי.יו., מיטל מזרח, סאָוטהעאַסט אזיע און ווייַטער.
ק 3: ווי אַזוי טאָן איך באַשטעטיק די צוימען נאָך אַ יאַזדע?
A3: ערשטער, מאַך די הייבער גאָר אַראָפּ צו OFF (איר וועט הערן אַ גיט), און ציען עס אַרויף צו ON. קיינמאָל צווינגען עס גלייַך פון TRIP צו ON.
ק 4: זענען אַגזיליערי דעוויסעס קאַמפּאַטאַבאַל?
A4: יאָ - שרעק קאָנטאַקטן, אַגזיליערי קאָנטאַקטן, יבערמאַכן / אַנדערוואָולטידזש ריליסיז און עלעקטריק אָפּערייטערז קענען זיין מוסיף אָן דיסאַססעמבלי.
ק 5: איז די DAM1 פּאַסיק פֿאַר ריפּלייסינג עלטערע ברייקערז?
A5: לעגאַמרע. זיין סאָליד שפּור אַלאַוז דירעקט פאַרבייַט פון לעגאַט MCCBs אין רובֿ פּאַנאַלז - שפּאָרן צייט און אַפּגרייד קאָס.
