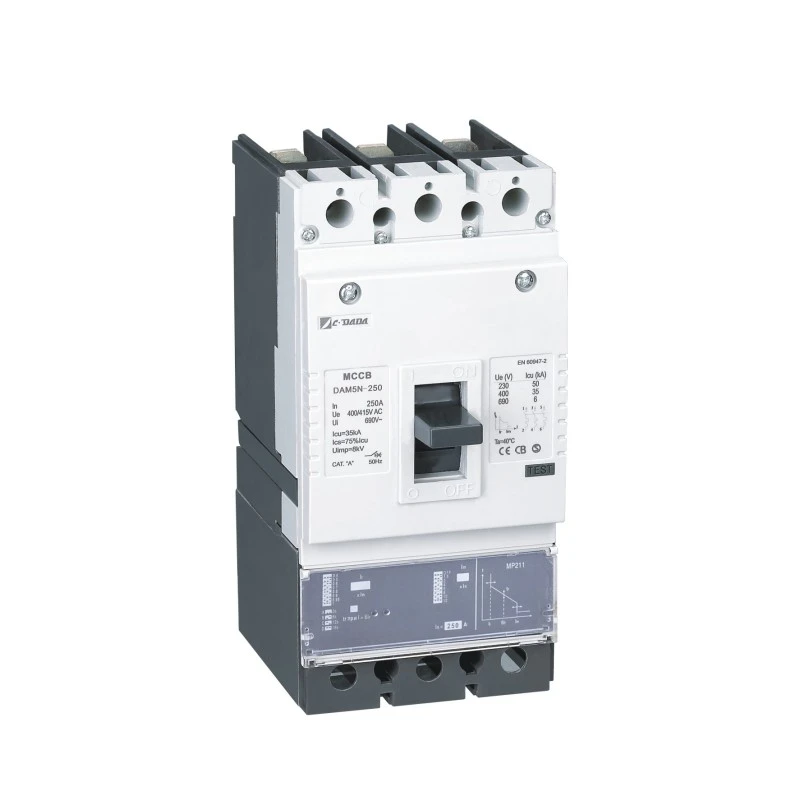

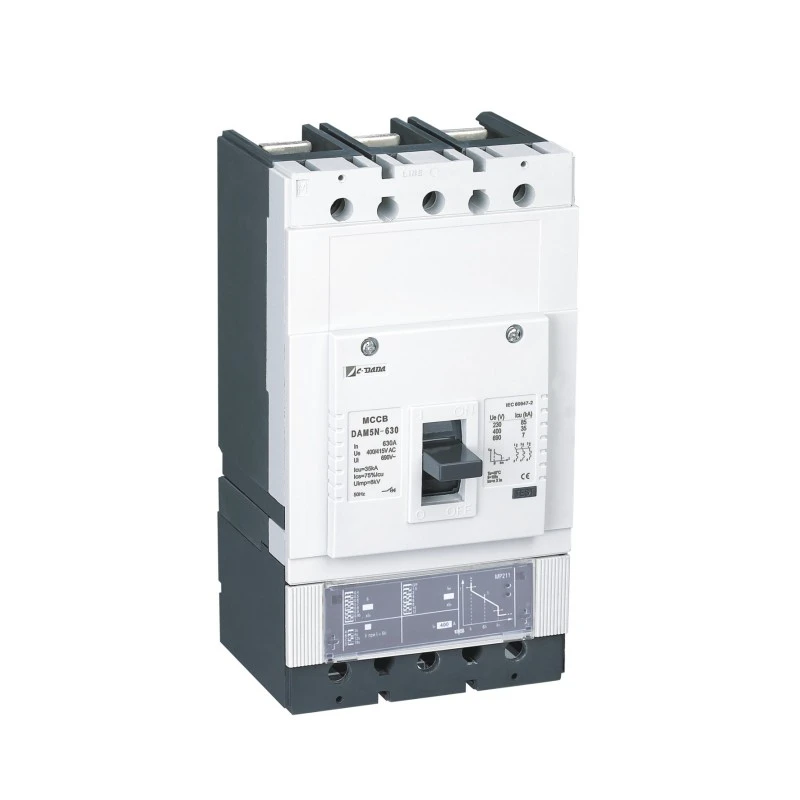

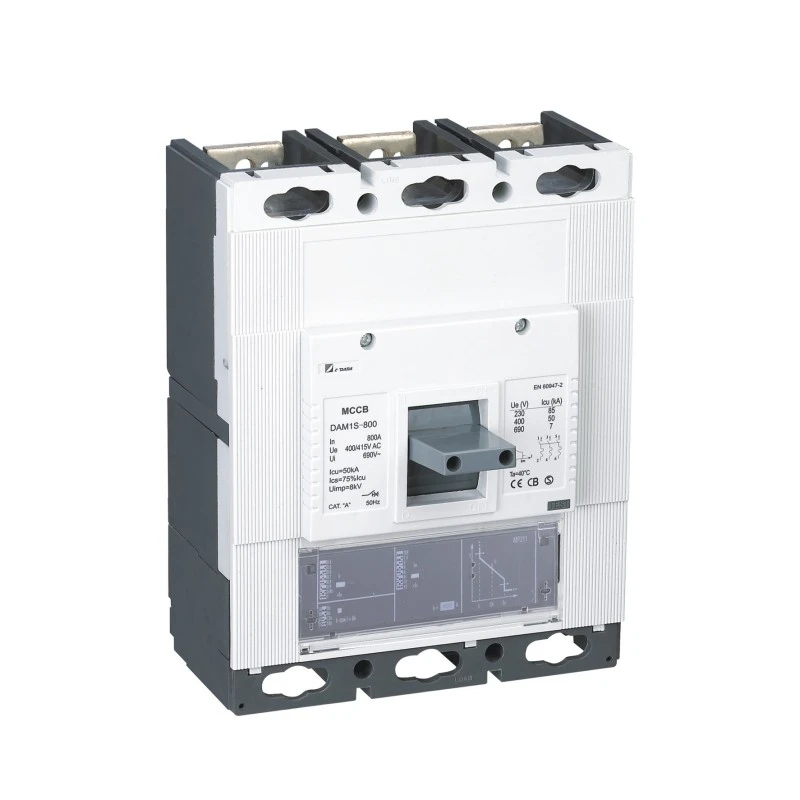

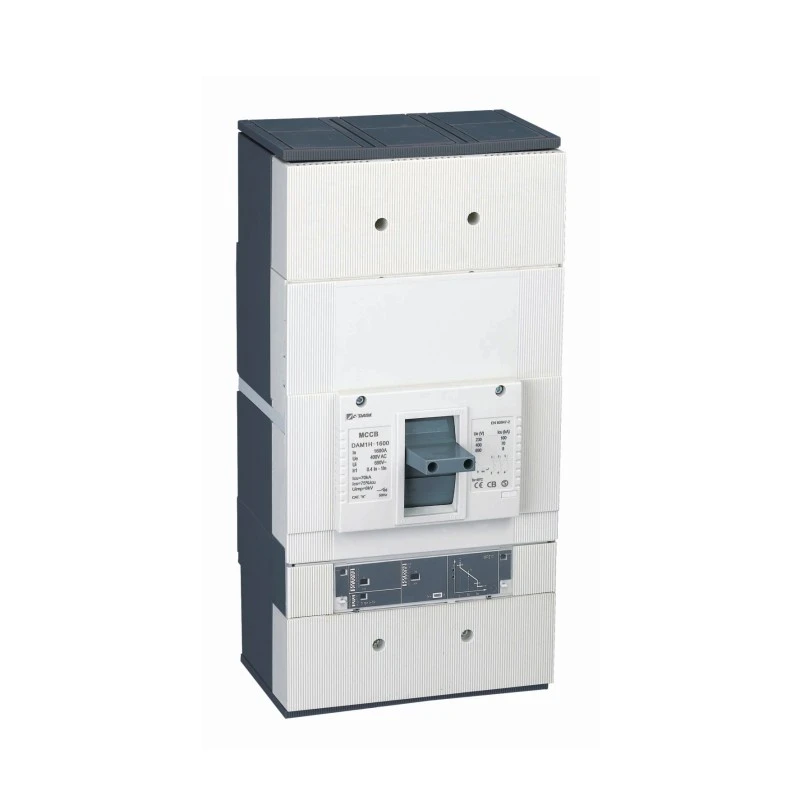

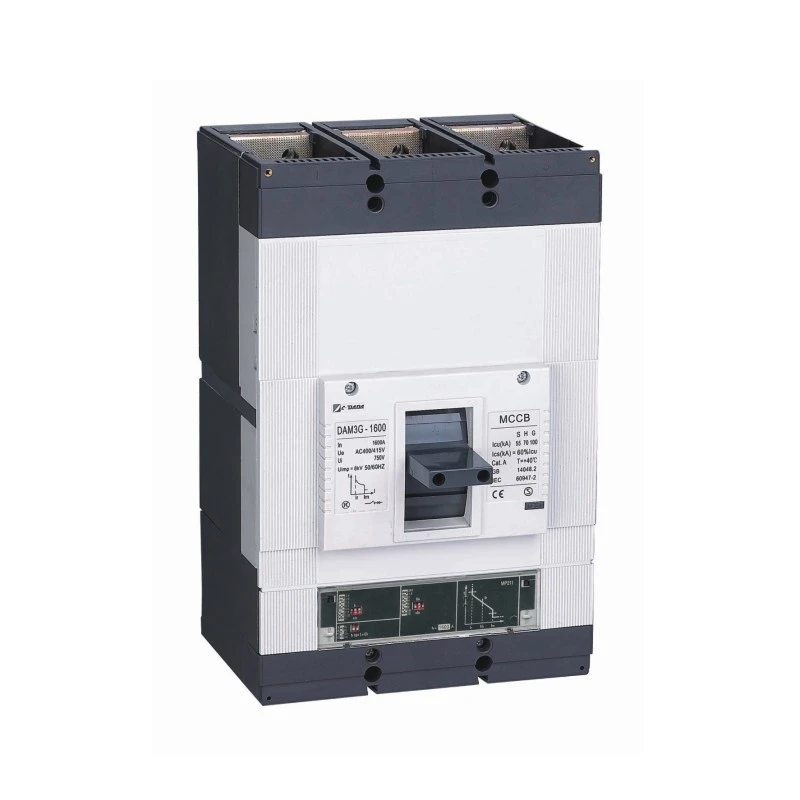

עלעקטראָניש טיפּ מאָולדיד קאַסע קרייַז ברעאַקער

פֿאַר מאָדערן מאַכט סיסטעמען וואָס דאַרפן פּינטלעכקייַט, סייכל און רילייאַבילאַטי, די עלעקטראָניש טיפּ מאָולדיד קאַסע קרייַז צוימען פון שאַנגהאַי דאַדאַ עלעקטריק קאָו, לטד. שטעלט אַ נייַע נאָרמאַל אין נידעריק-וואָולטידזש שוץ. ניט ענלעך בעקאַבאָלעדיק טערמאַל-מאַגנעטיק ברייקערז, דעם ינטעליגענט MCCB ניצט אַ מייקראָופּראַסעסער-באזירט עלעקטראָניש יאַזדע אַפּאַראַט צו צושטעלן העכסט פּינטלעך, פּראָוגראַמאַבאַל אָוווערקוררענט שוץ - ימיון צו אַמביאַנט טעמפּעראַטור פלאַקטשויישאַנז.

מיט אַדזשאַסטאַבאַל סעטטינגס פון 40% צו 100% אין (טערמאַל) און 1.5 × צו 12 × אין (מאַגנעטיק), עס אָפפערס גלייבן בייגיקייט פֿאַר קאָמפּלעקס קאָואָרדאַניישאַן אין דאַטן סענטערס, ינדאַסטריאַל געוויקסן, האָספּיטאַלס ​​​​און רינואַבאַל ענערגיע סיסטעמען. רייטאַד פון 100 אַ צו 1600 אַ ביי 400 וו / 415 וו, עס קאַמביינז סאָליד פּלאַן מיט אַוואַנסירטע פאַנגקשאַנאַליטי - און כולל דורכפאַל-זיכער דירעקט יאַזדע בעשאַס עקסטרעם חסרונות, אפילו אויב די עלעקטראָניק דורכפאַל.

שליסל ספּעסאַפאַקיישאַנז

מאָדעל: CDADA DAM2 / DE סעריע (עלעקטראָניש טיפּ מאָולדיד קאַסע קרייַז צוימען)

טיפּ: עלעקטראָניש מאָולדיד קאַסע קרייַז ברעאַקער

פּויליש: 3P / 4P

רייטאַד וואָולטידזש (ו): 400V / 415V AC

רייטאַד קראַנט (אין): 100A - 1600A

יאַזדע אַפּאַראַט: מיקראָפּראָסעססאָר-באזירט עלעקטראָניש מעלדונג

טערמאַל אַדזשאַסטמאַנט (יר): 40% - 100% פון אין

מאַגנעטיק אַדזשאַסטמאַנט (ים): 1.5 × - 12 × אין

אַדוואַנטאַגעס

★ ברייט קייט: 100 אַ צו 1600 אַ (אַק)

★ סאָליד דימענשאַנז

★ אַדזשאַסטאַבאַל טערמאַל באַשטעטיקן (40-100%) אין.

★ אַדזשאַסטאַבאַל מאַגנעטיק באַשטעטיקן (1.5-12 מאל) אין.

★ פּוש צו יאַזדע קנעפּל טנייַ.

★ באַזונדער הויפּט און אַרסינג קאָנטאַקטן

★ ברייט קייט פון אַקסעסעריז.

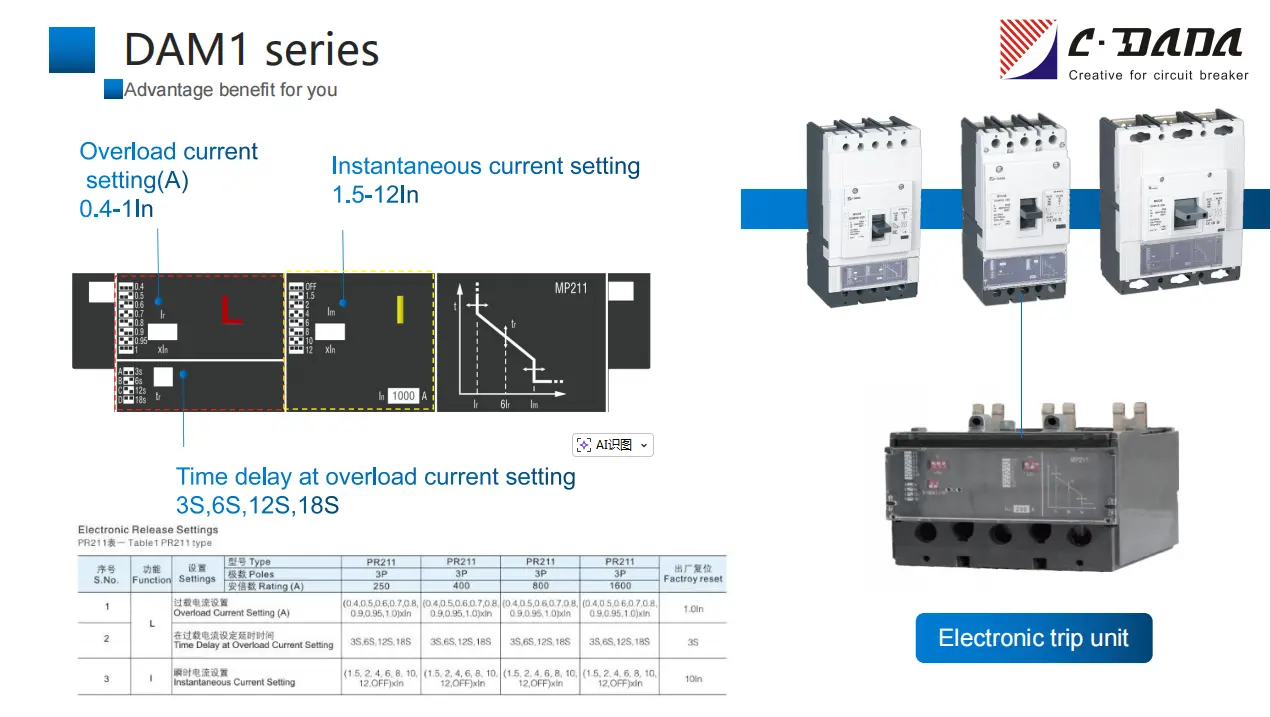

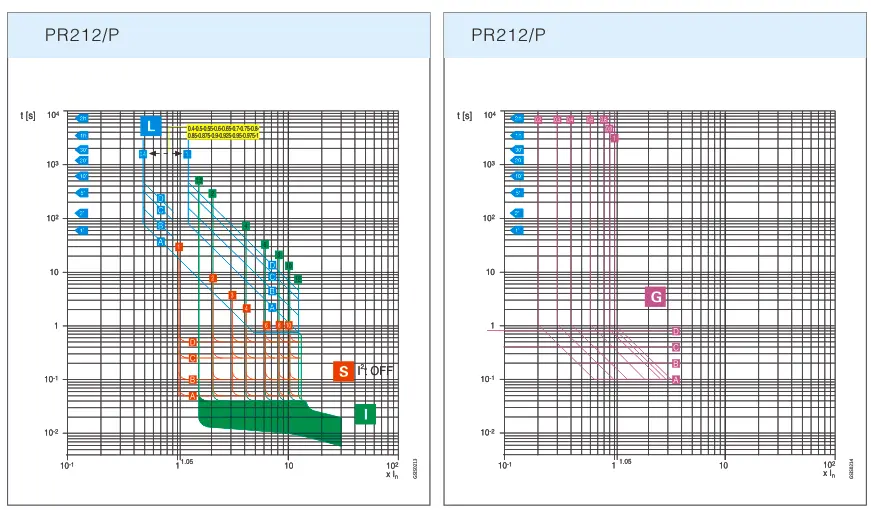

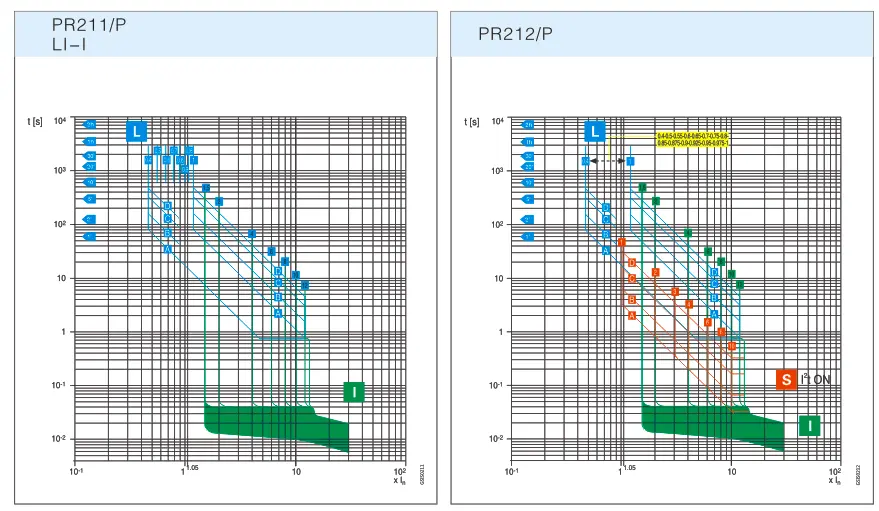

עלעקטראָניש מעלדונג כאַראַקטעריסטיש ויסבייג

עלעקטריקאַל פּאַראַמעטערס

טיש 1 PR211 טיפּ

S.No.

פֿונקציע

סעטטינגס

טיפּ

PR211

PR211

PR211

PR211

פאַקטרוי באַשטעטיק

פּויליש

3P

3P

3P

3P

שאַץ (א)

250

400

800

1600

1

L

אָווערלאָאַד קראַנט באַשטעטיקן (א)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 אין

2

צייט פאַרהאַלטן ביי אָווערלאָאַד קראַנט באַשטעטיקן

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

ינסטאַנטאַניאַס קראַנט באַשטעטיקן

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

10 אין

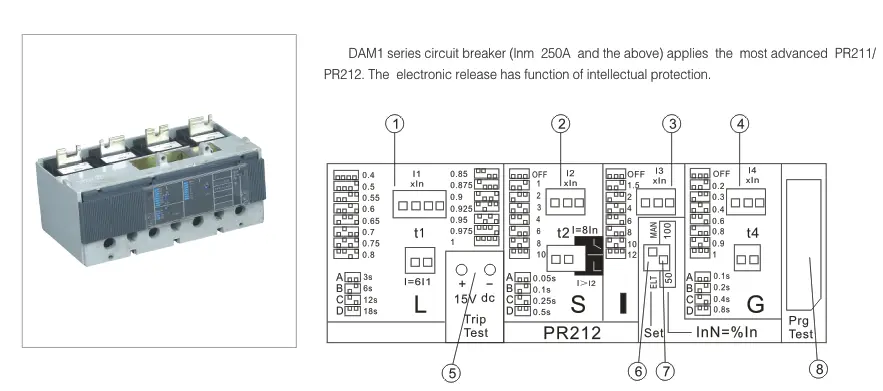

טיש 2 PR212 טיפּ

S.No.

פֿונקציע

סעטטינגס

טיפּ

PR212

PR212

PR212

PR212

פאַקטרוי באַשטעטיק

פּויליש

3P

3P

3P

3P

שאַץ (א)

250

400/630

800

1600

1

L

אָווערלאָאַד קראַנט באַשטעטיקן (א)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 אין

2

צייט פאַרהאַלטן ביי אָווערלאָאַד קראַנט באַשטעטיקן

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

קורץ-קרייַז קראַנט באַשטעטיקן (א)

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, אַוועק) קסין

(1, 2, 3, 4, 6, 8, 10, אַוועק) קסין

(1, 2, 3, 4, 6, 8, 10, אַוועק) קסין

6 אין

4

צייט פאַרהאַלטן אין קורץ קרייַז קראַנט באַשטעטיקן

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

ינסטאַנטאַניאַס קראַנט באַשטעטיקן

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

(1.5, 2, 4, 6, 8, 10, 12, אַוועק) xIn

10 אין

6

G

ערד שולד קראַנט באַשטעטיקן (א)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0 אין

7

צייט פאַרהאַלטן ביי גראָונד שולד באַשטעטיקן

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

סעלעקציע פון ​​עלעקטריק אָדער עלעקטראָניש פּאַראַמעטערס שטעלן

פונקציע SET (באַשטימען ELT / MAN)

9

געניצט פֿאַר באַשטעטיקן פּאַראַמעטערס פון טונקען באַשטימען פון נול שורה

אין=%אין, באַשטימען 50/100

10

כאָלעל פֿאַר קשר מעסטן מיטל

פּאַנעל כאָלעל

פארוואס קלייַבן CDADA עלעקטראָניש MCCB?

★ אמת ינטעלליגענסע, ניט נאָר אַוטאָמאַטיאָן
דער מייקראָופּראַסעסער קאַנטיניואַסלי אַנאַליזעס קראַנט וואַוועפאָרמס, אַלאַוינג גענוי פאַרקערט-צייט, באַשטימט-צייט און ינסטאַנטאַניאַס שוץ - אָן דריפט רעכט צו היץ אָדער יידזשינג.

★ דורכפאַל-זיכער פּלאַן
אפילו אויב די עלעקטראָניש קרייַז פיילז, אַ דירעקט ילעקטראָומאַגנעטיק לאַטש ינשורז די צוימען טריפּס בעשאַס שטרענג קורץ סערקאַץ - באַגעגעניש IEC 60947-2 זיכערקייַט יבעריקייַט רעקווירעמענץ.

★ העכער קאָואָרדאַניישאַן
הינטער-ברייט אַדזשאַסטמאַנט ריינדזשאַז (40-100% יר, 1.5-12 × ים) לאָזן שליימעסדיק קאָואָרדאַניישאַן מיט אַפּסטרים / דאַונסטרים דעוויסעס - מינאַמייזינג אַוטידזש זאָנעס.

★ צוקונפֿט-פּרוף ינפראַסטראַקטשער
קאַמפּאַטאַבאַל מיט אַפּשאַנאַל קאָמוניקאַציע מאַדזשולז (Modbus RTU, Profibus) פֿאַר ינאַגריישאַן אין בילדינג מאַנאַגעמענט סיסטעמען (BMS) אָדער קלוג גרידס.

★ גלאבאלע קוואַליטי, קאַמפּעטיטיוו פּרייַז
מאַניאַפאַקטשערד אונטער ISO 9001 אין שאַנגהאַי, מיט אינטערנאַציאָנאַלע סערטאַפאַקיישאַנז, וואָס אָפפערס אייראפעישער פאָרשטעלונג מיט אַסיאַן פּרייַז עפעקטיווקייַט.

★ מיר האָבן אַ דעדאַקייטאַד מאַנשאַפֿט פון 15 ענדזשאַנירז פאָוקיסט אויף פּראָדוקט אַנטוויקלונג, פֿאַרבעסערונג און קוסטאָמיזאַטיאָן.

ידעאַל אַפּפּליקאַטיאָנס

דאַטאַ סענטערס: פאַרהיטן קאַסקיידינג פייליערז מיט גענוי סעלעקטיוו טריפּינג

האָספּיטאַלס: ינשור אַנינעראַפּטיד מאַכט פֿאַר לעבן-שטיצן סיסטעמען

ינדוסטריאַל אַוטאָמאַטיאָן: קאָואָרדאַנאַט מיט VFDs, ווייך סטאַרטערס און ראָובאַטיקס

זונ / ווינט פאַרמס: אַדאַפּט צו די פּראָופיילז פון וועריאַבאַל דור

סמאַרט געשעפט בילדינגז: געבן ענערגיע מאָניטאָרינג אָן עקסטרע מעטער

אָפט געשטעלטע פֿראגן (FAQ)

ק 1: וואָס מאכט אַן עלעקטראָניש MCCB אַנדערש פון אַ טערמאַל-מאַגנעטיק איינער?

A1: עלעקטראָניש טיפּ מאָולדיד קאַסע קרייַז ברעאַקערס נוצן אַ מייקראָופּראַסעסער צו אַנאַלייז קראַנט און צינגל טריפּס מיט הויך פּינטלעכקייַט. זיי זענען נישט אַפעקטאַד דורך אַמביאַנט טעמפּעראַטור, פאָרשלאָגן ברייט אַדזשאַסטמאַנט ריינדזשאַז און קענען צושטעלן מאַסע דאַטן לאָגינג - ניט ענלעך ביימעטאַל / סאָלענאָיד-באזירט טערמאַל-מאַגנעטיק טייפּס.

ק 2: איז די 1600A עלעקטראָניש MCCB בנימצא אין 4-פלאָקן קאַנפיגיעריישאַן?

A2: יאָ, אַלע CDADA עלעקטראָניש MCCBs פֿון 250A צו 1600A זענען בנימצא אין ביידע 3P און 4P ווערסיעס.

ק 3: וואָס כאַפּאַנז אויב די עלעקטראָניש יאַזדע אַפּאַראַט פיילז בעשאַס אַ קורץ קרייַז?

A3: דער צוימען כולל אַ מעטשאַניקאַל באַקאַפּ: בעשאַס עקסטרעם שולד קעראַנץ (> 12 × אין), אַ מאַגנעטיק לאַטש טריגערז דירעקט עפן - ינשורינג זיכערקייַט אפילו מיט עלעקטראָניק אָפפלינע.

ק 4: קען איך מאָניטאָר פאַקטיש-צייט קראַנט וואַלועס?

A4: יאָ - די עלעקטראָניש יאַזדע אַפּאַראַט דיספּלייז ינסטאַנטאַניאַס, מאַקס, מין און דורכשניטלעך קראַנט איבער סעלעקטאַבלע צייט פֿענצטער (למשל, 24 שעה), נוציק פֿאַר ענערגיע פאַרוואַלטונג.

ק 5: פארוואס קלייַבן CDADA איבער אנדערע ינטעליגענט MCCB בראַנדז?

A5: CDADA אָפפערס:

● אמת אַדזשאַסטמאַנט פון צווייענדיק קייט (פילע קאָמפּעטיטאָרס באַגרענעצן ימ צו ≤10 ×)

● דורכפאַל-זיכער מעטשאַניקאַל באַקאַפּ (ניט אַלע "עלעקטראָניש" מקקבס האָבן דאָס)

● סאָליד גרייס-פיץ לעגאַט פּאַנאַלז אָן מאַדאַפאַקיישאַן

● שטאַרק גלאבאלע סערטאַפאַקיישאַן פּאָרטפעל (ASTA, KEMA, CE)

● אָעם-פרייַנדלעך פּרייסינג מיט טעכניש שטיצן אין ענגליש
