MCCB מיט ליקאַדזש פּראַטעקשאַן

פֿאַרבעסערן עלעקטריקאַל זיכערקייַט ווייַטער פון אָווערלאָאַד און קורץ-קרייַז שוץ מיט די CDADA DAM1L סעריע MCCB מיט ליקאַדזש פּראַטעקשאַן, אַן ינאַגרייטיד מאָולדיד פאַל קרייַז צוימען מיט אַ געבויט-אין ריזידזשואַל קראַנט (RCD / ELCB) פאַנגקשאַנאַליטי. די ליקאַדזש MCCB 4P איז דיזיינד דורך די פאַכמאַן פאַבריקאַנט שאַנגהאַי DADA עלעקטריק קאָו, לטד צו אינטערנאַציאָנאַלע סטאַנדאַרדס, און קאַמביינז הויך-פאָרשטעלונג מאַכט פאַרשפּרייטונג מיט לעבן- און פייַער-שפּאָרן ערד שולד דיטעקשאַן.

רייטאַד פון 10A צו 500A ביי 400V/415V, עס אָפפערס אַדזשאַסטאַבאַל ריזידזשואַל אַפּערייטינג קראַנט (30mA–1000mA) און אַפּשאַנאַל צייט פאַרהאַלטן - וואָס אַלאַוז טיילערד שוץ פֿאַר פּערזענלעך זיכערקייַט (≤30mA) אָדער פייער פאַרהיטונג (100mA-500mA+). מיט מאַלטי-פאַסע פּאַוערד עלעקטראָניק, עס בלייבט אַפּעריישאַנאַל אפילו אויב איין פאַסע פיילז אָדער וואָולטידזש טראפנס צו 50 וו, ינשורינג גלייבן רילייאַבילאַטי אין קריטיש ינפראַסטראַקטשער ווי טאַנאַלז, הויך ריסעס, טראַנספּערטיישאַן כאַבז און ינדאַסטריאַל געוויקסן.

שליסל ספּעסאַפאַקיישאַנז

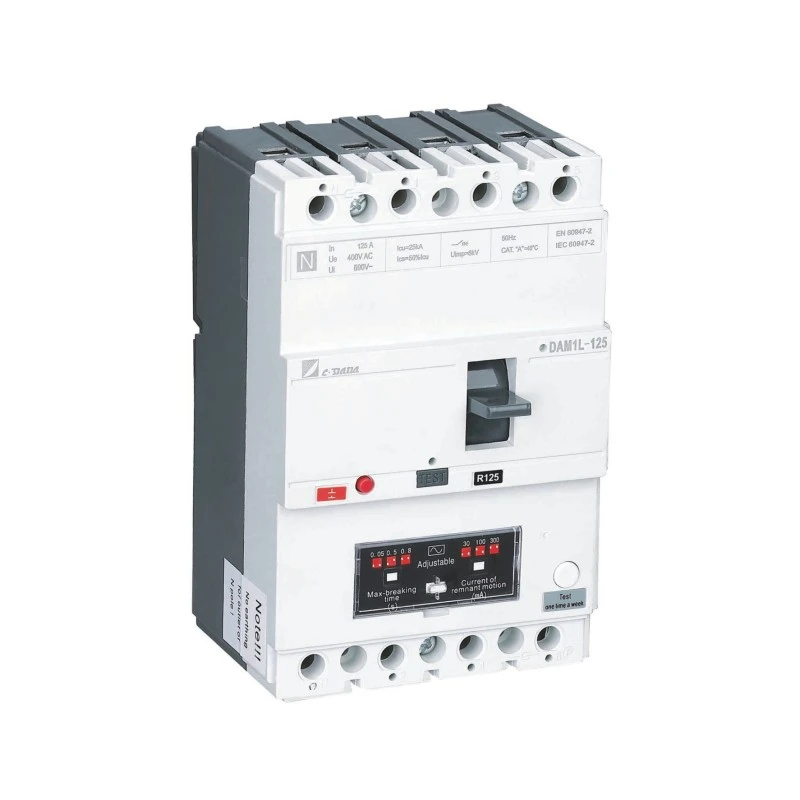

מאָדעל: DAM1L סעריע - ערד ליקאַדזש MCCB (CBR-טיפּ MCCB)

פּויליש: 4P (נאָרמאַל; 3P בנימצא אויף בעטן)

רייטאַד קראַנט (אין): 10 אַ - 500 אַ

רייטאַד וואָולטידזש: 400 וו / 415 וו אַק, 50 הז

ינסאַליישאַן וואָולטידזש (וי): 400 וו (≤ 160 אַ), 690 וו (> 250 אַ)

רעזידענטשאַל קראַנט סעטטינגס (י△n): 30mA, 100mA, 300mA, 500mA, 1000mA

אַדדזשוסטאַביליטי: אַדזשאַסטמאַנט אויף-פּלאַץ פון ין און יאַזדע צייט (רעגע אָדער דילייד)

טייפּס פון ברייקינג קאַפּאַציטעט:

ב טיפּ: יקערדיק (ינם <100 אַ)

S טיפּ: נאָרמאַל

H טיפּ: הויך ברייקינג (> 160 אַ)

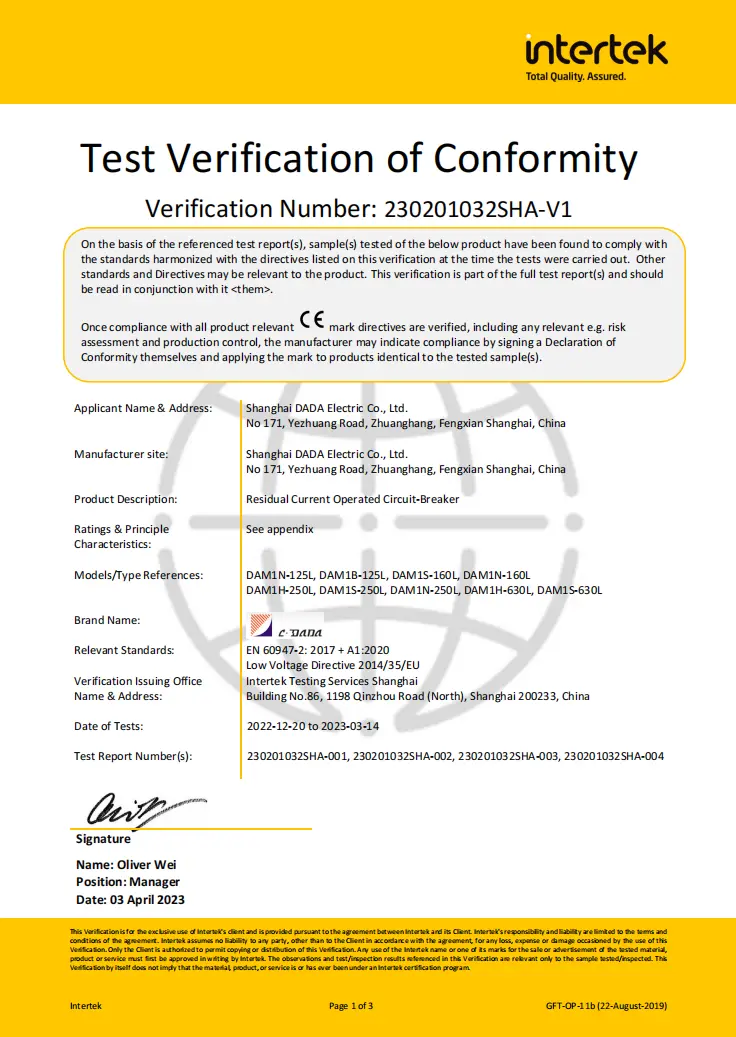

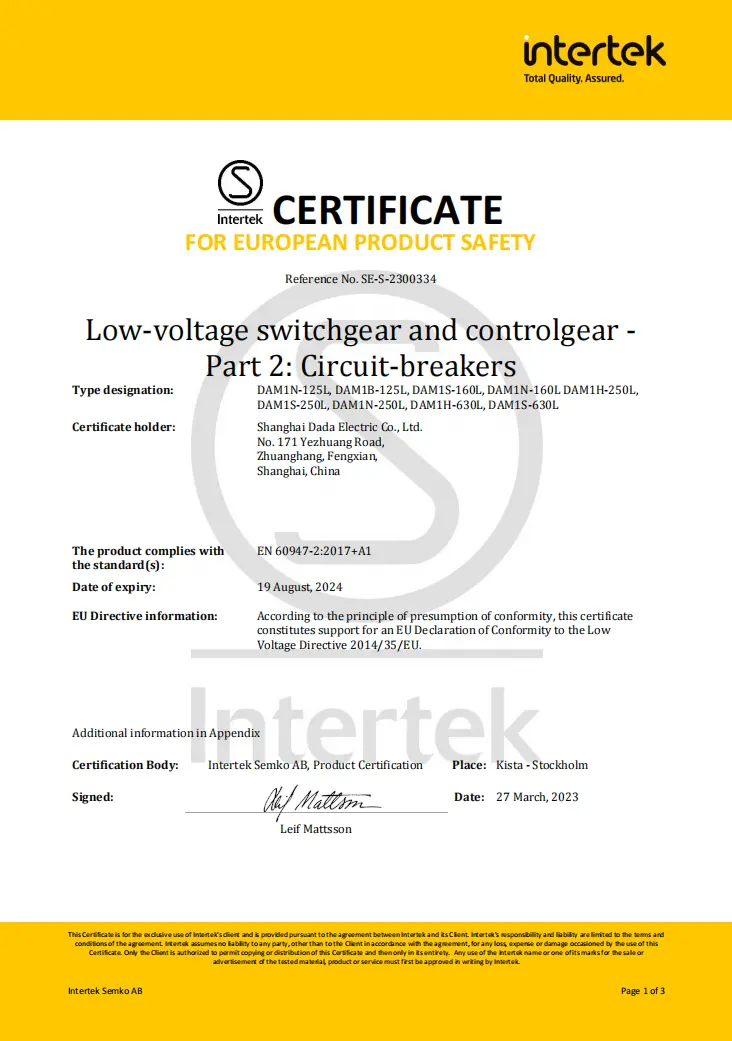

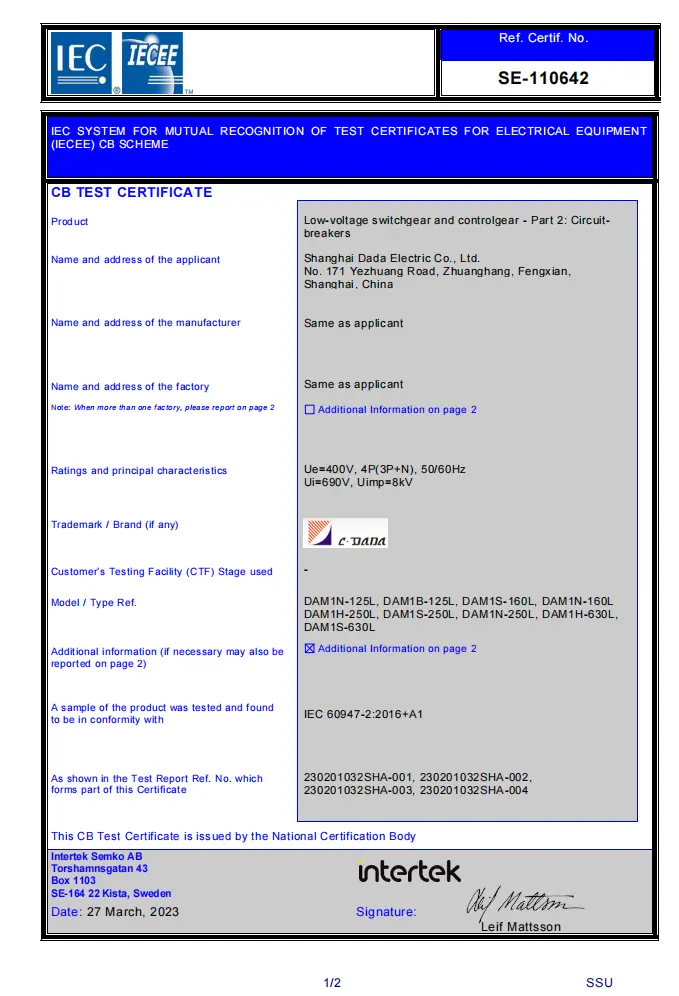

סערטיפיקאַטיאָנס: CE, CB, SEMKO

שליסל פֿעיִקייטן:

★ מולטי-פאַסע Powered RCD קרייַז → אַרבעט אַראָפּ צו 50 וו

★ באַזונדער הויפּט & אַרסינג קאָנטאַקטן

★ פּוש-צו-יאַזדע פּרובירן קנעפּל

★ אַדזשאַסטאַבאַל מאַגנעטיק באַשטעטיקן (0.8-1.0 × אין)

★ שטאַרק EMI / RFI אַנטי-ינטערפיראַנס פיייקייט

★ גאַנץ אַקסעסערי קייט: יבערשליסן יאַזדע, אַגזיליערי / שרעק קאָנטאַקטן, דריי - שעפּן

טעכניש דאַטן בלאַט

ערד-ליקאַדזש קרייַז ברעאַקערס (ELCB)

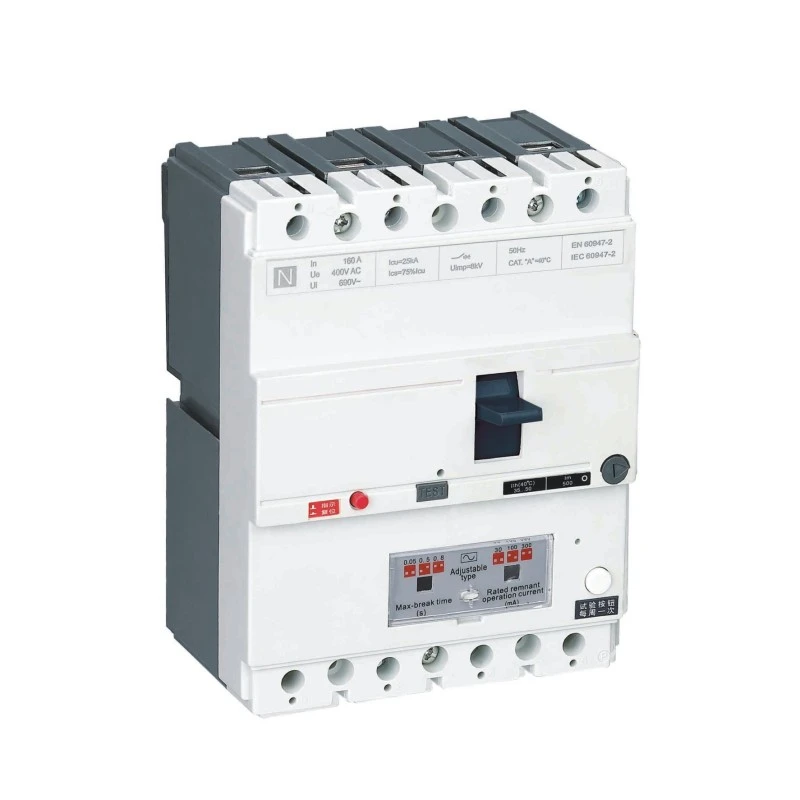

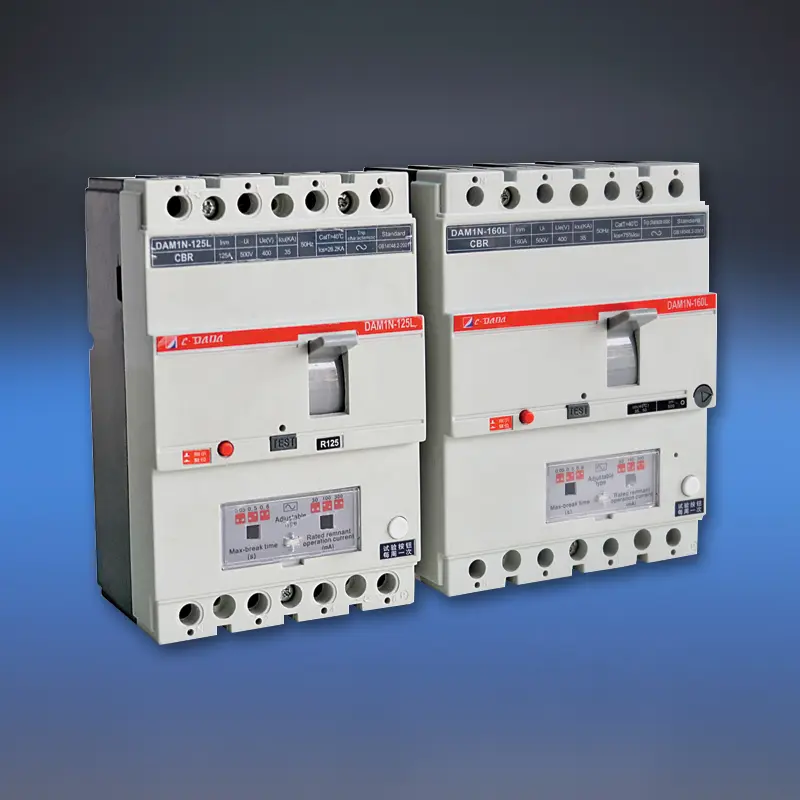

מאָדעל			DAM1-125L			DAM1-160L
ברייקינג קאַפּאַסיטי קאָוד			B	N	S	B	N	S
רייטאַד קראַנט פון ראַם גרייס- ין (א)			125 א			160 א
רייטאַד קראַנט-אין (40,50 אָדער 55 ℃) (א)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 א			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160 (150) א
Ui (V)			690וו			690וו
Ue (V)			400V			400/415 וו
נומער פון פּאָול			4P			4P
יקו (קאַ)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
יקם (שפּיץ) / קאָס ф (קאַ)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(י△מ)קאַ/קאָספֿ			9/0.5			19/0.5
רעזידענטשאַל קראַנט שוועל (מאַ)			100-300-500			100-300-500
צייט פאַרהאַלטן (מס)			50-500-800			50-500-800
Uimp (V)			10000			8000
דיעלעקטריק פאַרמאָג (V)			2500			3000
לאָניזאַטיאָן דיסטאַנסע (מם)			≤30/0			≤30/0
ענדעראַנס	גאַנץ סייקאַלז		8000			8000
	עלעקטריקאַל לעבן		1000			1000
	מעטשאַניקאַל לעבן		7000			7000
קאַטעגאָריע (EN 60947-2/IEC 60947-2)	הויפּט קרייַז		א/0			א/0
	אַגזיליערי קרייַז		AC-15			AC-15
אונטער וואָולטידזש מעלדונג			√			√
שאַנט ריליס			√			√
אַגזיליערי קאָנטאַקט			√			√
שרעק קאָנטאַקט			√			√
אַגזיליערי קאָנטאַקט און שרעק קאָנטאַקט			√			√
שעפּן אָפּעראַציע מעקאַניזאַם			√			√
עלעקטריקאַל אָפּעראַציע מעקאַניזאַם			√			√
טערמינאַל דעקן			√			√
פאַסע סעפּעראַטאָר			√			√
	וו (מם)	3P	-			-
		4P	101			120
	ל (מם)	3P	-			-
		4P	155			120
	ה (מם)	3P	-			-
		4P	70			70
וואָג	פאַרפעסטיקט ווערסיע 3P/4P		-			-
	פּלוג-אין ווערסיע 3P/4P		-			-
	ציען די ווערסיע 3P/4P		-			-

פארוואס קלייַבן CDADA MCCB מיט ליקאַדזש שוץ?

★ אמת ינטעגראַטעד סאַפעטי

ניט ענלעך צוגעלייגט RCD מאַדזשולז, די DAM1L האט אַ געבויט-אין, פאַבריק-קאַלאַברייטיד ליקאַדזש שוץ - ינשורינג שליימעסדיק קאָואָרדאַניישאַן און ילימאַנייטינג קאַמפּאַטאַבילאַטי ישוז.

★ מולטי-פאַסע מאַכט פֿאַר רקד קרייַז

פרי RCDs ניט אַנדערש אויב איין פאַסע איז פאַרפאַלן. די פּלאַן פון CDADA ניצט אַלע פייזאַז צו מאַכט די שוץ עלעקטראָניק, אַזוי עס האלט ארבעטן אפילו בעשאַס פאַסע אָנווער אָדער שטרענג אַנדערוואָולטידזש.

★ צווייענדיק פּראַטעקשאַן גאָולז אין איין מיטל

◆ 30מאַ: מיץ יעק רעקווירעמענץ פֿאַר פּערזענלעך קלאַפּ שוץ

◆ 100מאַ-1000מאַ: פּריווענץ ינסאַליישאַן דערנידעריקונג פירעס פון קליין, פּערסיסטענט ערד חסרונות

★ פעלד-אַדזשאַסטאַבאַל פֿאַר פאַקטיש-וועלט טנאָים

פיין-ניגן סענסיטיוויטי און צייט פאַרהאַלטן צו ויסמיידן טריפּינג אין נאַס ינווייראַנמאַנץ (למשל, מאַשין וואַשיז, פאַרמס) און האַלטן זיכערהייט.

★ ינדאַסטריאַל-גראַד רילייאַבילאַטי

הויך ברייקינג קאַפּאַציטעט (ה-טיפּ), שטאַרק קרייַזבויגן צעשיידונג און IP20 + וואָקזאַל שוץ מאַכן עס פּאַסיק פֿאַר האַרב געשעפט און ינדאַסטרי סעטטינגס.

★ גלאבאלע קאָמפּליאַנסע, לאקאלע ווערט

סערטאַפייד פֿאַר אייראָפּע (CE / CB), נאָרדיק לענדער (SEMKO) - ידעאַל פֿאַר אַרויספירן פּראַדזשעקס - מיט קאַמפּעטיטיוו פּרייסינג פון אַ טראַסטיד כינעזיש פאַבריקאַנט.

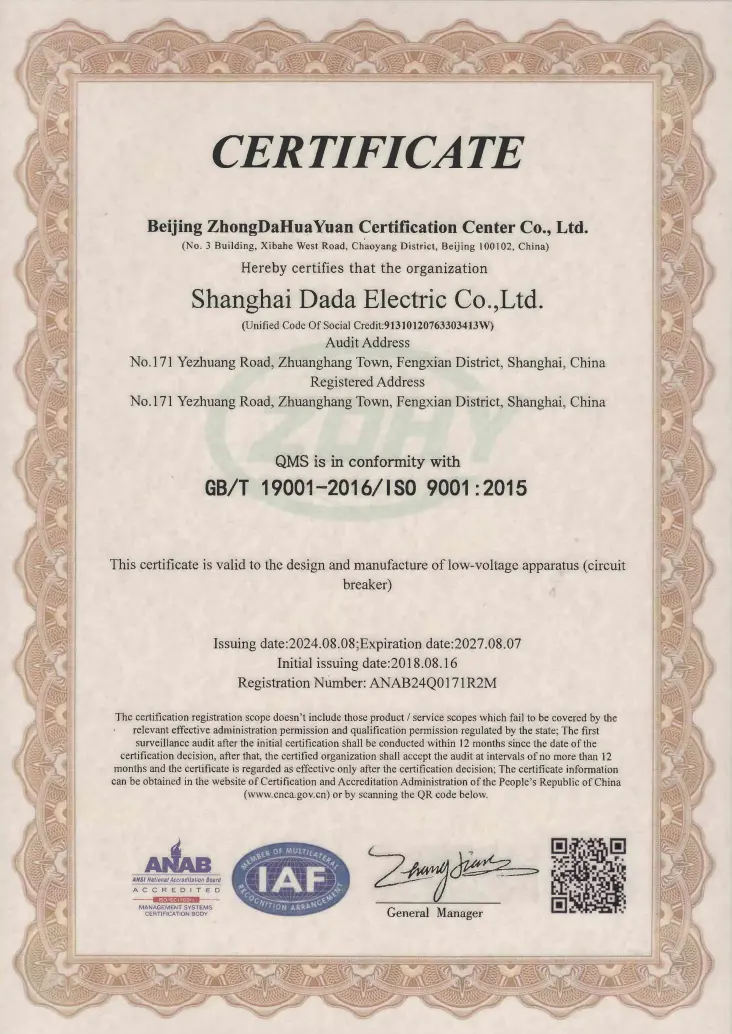

★ אונדזער מאַנופאַקטורינג מעכירעס איז סערטאַפייד אונטער די ISO9001:2015 קוואַליטי מאַנאַגעמענט סיסטעם.

טיפּיש אַפּלאַקיישאַנז

הויך-העכערונג רעזידענטשאַל: הויפּט ינוועסטערז אָדער שטאָק פּאַנאַלז (300 מאַ פֿאַר רעדוקציע פון ​​פייער ריזיקירן)

טאַנאַלז און ונטערבאַן: קריטיש ינפראַסטראַקטשער וואָס דאַרפן דורכפאַל-זיכער ליקאַדזש דיטעקשאַן

האָספּיטאַלס ​​​​און שולן: 30 מאַ שוץ אין נאַס געביטן (לאַבז, רעסטרומז)

ינדוסטריאַל פּלאַנץ: מאָטאָר פידערז מיט ערד שולד מאָניטאָרינג

קאַנסטראַקשאַן זייטלעך: צייטווייליגע מאַכט פאַרשפּרייטונג מיט פּערסאַנעל שוץ

FAQ

ק 1: וואָס איז די חילוק צווישן אַ נאָרמאַל MCCB און אַ MCCB מיט ליקאַדזש שוץ?

A1: א נאָרמאַל MCCB פּראַטעקץ בלויז קעגן אָווערלאָאַד און קורץ סערקאַץ. די DAM1L מוסיף ריזידזשואַל קראַנט (ערד ליקאַדזש) דיטעקשאַן - טריפּינג ווען קראַנט ליקס צו ערד (למשל, דורך אַ מענטש אָדער דאַמידזשד ינסאַליישאַן), פּרעווענטינג עלעקטריק קלאַפּ אָדער פייַער.

ק 2: קען איך נוצן אַ 100A MCCB RCD פֿאַר פּערזענלעך שוץ?

A2: בלויז אויב שטעלן צו 30mA. די רייטאַד קראַנט (100אַ) דיפיינז מאַסע קאַפּאַציטעט; די ריזידזשואַל באַשטעטיקן (I△n) דיפיינז זיכערקייַט פֿונקציע. פֿאַר קלאַפּ שוץ, I△n מוזן זיין ≤30mA, ראַגאַרדלאַס פון אין.

ק 3: פארוואס דאַרף די RCD קרייַז מאַלטי-פאַסע מאַכט?

A3: אויב פּאַוערד דורך בלויז איין פאַסע, אַ איין-פאַסע דורכפאַל וואָלט דיסייבאַל ליקאַדזש שוץ. די מולטי-פאַסע פּלאַן פון CDADA ינשורז אַז די RCD בלייבט אַקטיוו אפילו בעשאַס פאַסע אָנווער אָדער נידעריק וואָולטידזש (אַראָפּ צו 50 וו) - קריטיש פֿאַר זיכערקייַט קאַנטיניויישאַן.

ק 4: איז די 4P ליקאַדזש MCCB פּאַסיק פֿאַר TT אָדער TN-S סיסטעמען?

A4: יאָ, עס איז דיזיינד פֿאַר TT, TN-S און IT סיסטעמען. די 4P פּלאַן ברייקס אַלע פייזאַז און נייטראַל, יקערדיק פֿאַר טט סיסטעמען ווו נייטראַל איז נישט רילייאַבלי גראָונדעד אַפּסטרים.

ק 5: פארוואס קלייַבן CDADA איבער מאַדזשאַלער RCD + MCCB קאַמבאַניישאַנז?

A5: CDADA DAM1L אָפפערס:

● קלענערער שפּור (ינאַגרייטיד קעגן צוויי דעוויסעס)

● געראַנטיד קאָואָרדאַניישאַן (קיין מיסמאַטש ריזיקירן)

● נידעריקער פּרייַז & וויירינג קאַמפּלעקסיטי

● העכער רילייאַבילאַטי (איין געחתמעט אַפּאַראַט)

● אויף-פּלאַץ אַדזשאַסטאַבילאַטי ניט מעגלעך מיט פאַרפעסטיקט סענסיטיוויטי רקדס
