א פּראַקטיש גייד צו רעזידענטשאַל קראַנט קרייַז ברעאַקערס מיט איבער קראַנט שוץ

וואָס איז אַ RCBO?

אַןRCBO- ריזידזשואַל קראַנט קרייַז צוימען מיט איבער קראַנט שוץ - איז אַ נידעריק-וואָולטידזש פּראַטעקטיוו מיטל וואָס קאַמביינז אָווערלאָאַד שוץ, קורץ-קרייַז שוץ און ריזידזשואַל קראַנט (ליקאַדזש) דיטעקשאַן אין אַ איין מאָולדיד אַפּאַראַט. אין די סאָליד האָוסינג, אַ טערמאַל-מאַגנעטיק יאַזדע מעקאַניזאַם כאַנדאַלז אָווערלאָאַדס און קורץ-קערץ, בשעת אַ נול-סיקוואַנס קראַנט טראַנספאָרמער קאַנטיניואַסלי קאַמפּערז די קראַנט פלאָוינג אין די לעבן און נייטראַל קאָנדוקטאָרס. ווען דער חילוק יקסידז די רייטאַד ריזידזשואַל קראַנט (IΔn), די מיטל טריפּס ין מיליסעקאַנדז, קאַטינג אַוועק די צושטעלן איידער ליקאַדזש קראַנט קענען שאַטן מענטשן אָדער פאַרשאַפן פייַער.

ווען צו קלייַבן אַ RCBO: לעצט סאַב-סירקאַץ וואָס דאַרפֿן ביידע איבער קראַנט שוץ און פערזענלעכע ליקאַדזש שוץ - דרויסנדיק רעסאַפּיז, אַפּפּליאַנסעס סערקאַץ, געראַזשיז, בייסמאַנץ, באַטרומז און אנדערע פייַכט אָדער לייכט צוטריטלעך לאָוקיישאַנז.

די DABL-63 געהערט צו די RCBO קלאַס: איין מיטל, דריי פּראַטעקשאַנז - די מערסט פּלאַץ- און פּרייַז-עפעקטיוו ברירה פֿאַר איין-פאַסע הויזגעזינד לעצט סערקאַץ.

ווי צו אויסקלייַבן די רעכט RCBO?

1. רייטאַד קראַנט (אין): גלייַכן די קעסיידערדיק מאַסע פון ​​די קרייַז, מיט כעדרום פֿאַר ינרוש קעראַנץ פון אַפּפּליאַנסעס (למשל 40A קאָווערס נאָרמאַל הויזגעזינד אַפּפּליאַנסע סערקאַץ).

2. ברייקינג קאַפּאַציטעט (יקן): מוזן זיין העכער ווי די פּראָספּעקטיוו קורץ-קרייַז קראַנט אין די ינסטאַלירונג פונט; 6kA קאָווערס טיפּיש רעזידענטשאַל און ליכט געשעפט שולד לעוועלס.

3. פּויליש: 1P + N פֿאַר איין-פאַסע לעצט סערקאַץ מיט סאָליד דין-רעלס מאַונטינג.

4. טריפּינג קוואַליטעט: C-ויסבייג (5-10 × אין) פֿאַר אַלגעמיין הויזגעזינד און אַפּפּליאַנסע לאָודז; ב-ויסבייג פֿאַר שפּירעוודיק עלעקטראָניק; ד-ויסבייג פֿאַר מאָטאָר סטאַרטינג.

5. סטאַנדאַרדס און סערטאַפאַקיישאַן: יעק / ען 61009-1 העסקעם און סע מאַרקינג זענען די באַסעלינע פֿאַר אינטערנאַציאָנאַלע פּראַדזשעקס.

6. אַפּפּליקאַטיאָן: דרויסנדיק שעפּן, אַפּפּליאַנסע סערקאַץ און גאַראַזש / קעלער לייטינג קען דאַרפן העכער סענסיטיוויטי ווי אַלגעמיין דרינענדיק סערקאַץ.

ווי אַ געזונט ספּעסיפיעד RCBO קוקט ווי

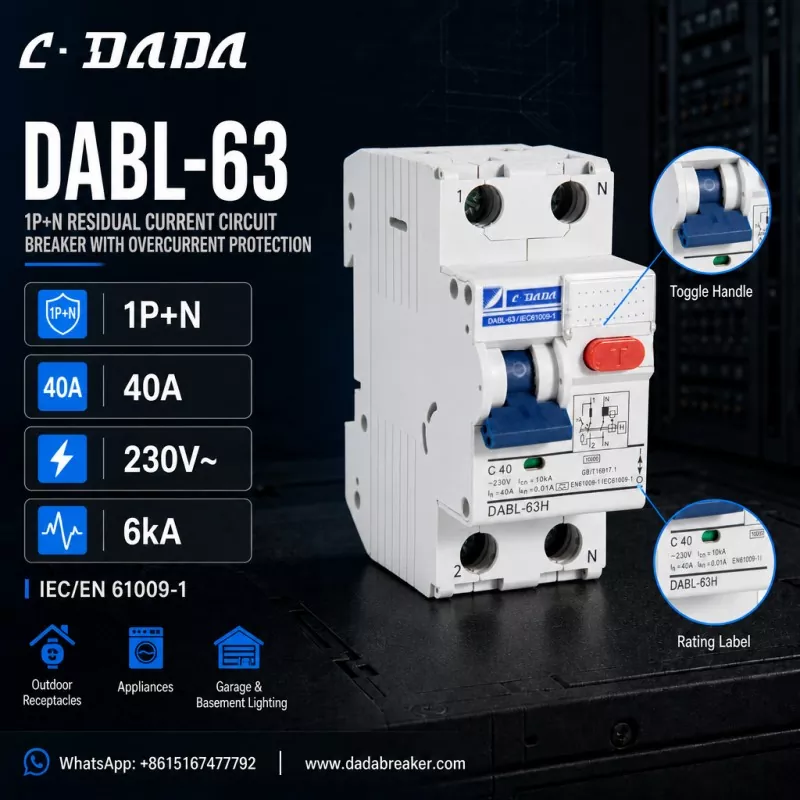

צו מאַכן דעם באַטאָנען, באַטראַכטן די DABL-63 פֿוןC·DADA עלעקטריק, אַ 1P + N ריזידזשואַל קראַנט קרייַז צוימען מיט איבער קראַנט שוץ וואָס ילאַסטרייץ וואָס צו קוקן פֿאַר אין דעם קלאַס פון מיטל: 1P + N קאַנפיגיעריישאַן

● לעבן פלאָקן סוויטשט און נייטראַל נאכגעגאנגען, סאָליד פֿאַר נאָרמאַל דין-רעלס פאַרשפּרייטונג באָרדז 40A רייטאַד קראַנט (אין)

● מיט C-קורווע טריפּינג (C40) 230V~ רייטאַד וואָולטידזש

● 6kA ברייקינג קאַפּאַציטעט (יקן)

● IΔn = 0.01A (10מאַ) הויך-סענסיטיוויטי ריזידזשואַל קראַנט שוץ

● IEC/EN 61009-1 העסקעם

● רויט ט פּרובירן קנעפּל פֿאַר פּעריאָדיש פאַנגקשאַנאַל טשעקס, טערמינאַלס אנגעצייכנט 1/2/N, שאַץ פירמע און קרייַז דיאַגראַמע געדרוקט אויף די האָוסינג

● געבויט פֿאַר דרויסנדיק שעפּן, הויזגעזינד אַפּפּליאַנסעס, גאַראַזש און קעלער לייטינג

די לאָגיק הינטער דעם באַשרייַבונג

א 40A, 1P+N ראַם מיט 10mA הויך-סענסיטיוויטי ליקאַדזש שוץ קאָווערס די מערהייַט פון רעזידענטשאַל לעצט סערקאַץ: 40A שוועבעלעך די מאַסע פון ​​פּראָסט אַפּפּליאַנסעס און כאָלעל סערקאַץ, 1P+N האלט די מיטל סאָליד פֿאַר ענג פאַרשפּרייטונג באָרדז, און די 10mA סענסיטיוויטי גיט אַן עקסטרע שיכטע פון ​​פערזענלעכע שוץ, פּונקט ווו די IEC פייַכט אין קינדער און דרויסנדיק געביטן.

FAQ

ק: וואָס איז אַ RCBO?

א: אַ RCBO - ריזידזשואַל קראַנט קרייַז צוימען מיט איבער קראַנט שוץ - איז אַ באַשטעטיק טיש נידעריק-וואָולטידזש פּראַטעקטיוו מיטל וואָס קאַמביינז אָווערלאָאַד שוץ, קורץ-קרייַז שוץ און ריזידזשואַל קראַנט (ליקאַדזש) שוץ אין איין אַפּאַראַט, טיפּיקלי אַרויף צו 63 אַ פֿאַר לעצט סערקאַץ.

ק: וואָס איז די חילוק צווישן אַ RCBO און אַ MCB?

א: אַ MCB גיט בלויז אָווערלאָאַד און קורץ-קרייַז שוץ. אַן RCBO מוסיף ריזידזשואַל קראַנט (ליקאַדזש) דיטעקשאַן אויף שפּיץ, דיסקאַנעקטינג די קרייַז ווען ליקאַדזש קראַנט יקסידז IΔn - פּראַטעקטינג מענטשן און פּרעווענטינג עלעקטריקאַל פירעס.

ק: וואָס מיטל IΔn = 10mA?

א: IΔn איז די רייטאַד ריזידזשואַל אַפּערייטינג קראַנט. 10mA איז אַ הויך סענסיטיוויטי ראַנג: די מיטל טריפּס ווען ליקאַדזש קראַנט ריטשאַז 10mA, פּראַוויידינג פאַסטער פערזענלעכע שוץ ווי די 30mA אַלגעמיין-ציל שאַץ.

ק: וואָס איז די DABL-63 RCBO?

א: די DABL-63 איז אַ 1P+N ריזידזשואַל קראַנט קרייַז צוימען מיט איבער קראַנט שוץ פון C·DADA עלעקטריק — 40A, C-קורווע, 230V~, 6kA ברייקינג קאַפּאַציטעט און 10mA הויך-סענסיטיוויטי ליקאַדזש שוץ, געהאָרכיק מיט IEC/EN 61009-1, פֿאַר דרויסנדיק אַפּפּליאַנסעס לייץ און גאַראַזש / הויזגעזינד אַפּערטונאַטיז.
