א פּראַקטיש גייד צו מאָולדיד קאַסע קרייַז ברעאַקערס

וואָס איז אַ MCCB?

אַן MCCB -מאָולדיד פאַל קרייַז צוימען- איז אַ נידעריק-וואָולטידזש פּראַטעקטיוו מיטל וואָס אויטאָמאַטיש דיסקאַנעקץ אַ קרייַז ווען עס דיטעקץ אָווערלאָאַד אָדער קורץ-קרייַז טנאָים. ניט ענלעך אַ קאָריק, עס קענען זיין באַשטעטיק און ריוזד נאָך אַ יאַזדע. ין די מאָולדיד פאַל, אַ טערמאַל-מאַגנעטיק יאַזדע מעקאַניזאַם כאַנדאַלז צוויי דזשאָבס: אַ טערמאַל עלעמענט ריספּאַנדז צו סוסטאַינעד אָווערלאָאַד, בשעת אַ מאַגנעטיק עלעמענט ריאַקץ טייקעף צו קורץ-קרייַז חסרונות. דער רעזולטאַט איז שוץ וואָס גלייַכן די וועג ווי פאַקטיש עלעקטריקאַל לאָודז ביכייוו.

ווען צו קלייַבן אַ MCCB: הויפּט ינקאַמינג פידערז, דריי-פאַסע פאַרשפּרייטונג פּאַנאַלז, גרויס מאָטאָר סערקאַץ, אָדער קיין פונט ווו די פּראָספּעקטיוו קורץ-קרייַז קראַנט יקסידז וואָס אַ MCB קענען יבעררייַסן.

ווען אַ MCB איז גענוג: לעצט סאַב-סירקאַץ מיט באַשיידן לאָודז און נידעריק שולד לעוועלס - רעזידענטשאַל באָרדז, לייטינג און כאָלעל סערקאַץ.

ווי צו אויסקלייַבן די רעכט MCCB

רייטאַד קראַנט (אין)

1. - גלייַכן די קעסיידערדיק מאַסע, און לאָזן כעדרום פֿאַר סטאַרטינג קעראַנץ פון מאָטאָרס.

ברייקינג קאַפּאַציטעט (יקו / יקס)

2. - מוזן זיין העכער ווי די פּראָספּעקטיוו קורץ-קרייַז קראַנט אין די ינסטאַלירונג פונט. די העכער די שולד מדרגה, די העכער די יקו איר דאַרפֿן.

פּויליש

3. - 3P פֿאַר דריי-פאַסע סיסטעמען, 4P ווו די נייטראַל אויך דאַרף דיסקאַנעקשאַן.

וואָולטידזש רייטינגז

4. - טשעק רייטאַד אַפּעריישאַנאַל וואָולטידזש (Ue), ינסאַליישאַן וואָולטידזש (וי) און שטופּ וויטסטאַנד (Uimp) קעגן די סיסטעם.

סטאַנדאַרדס און סערטאַפאַקיישאַן

5. - IEC/EN 60947-2 העסקעם און סע מאַרקינג זענען די באַסעלינע פֿאַר אינטערנאַציאָנאַלע פּראַדזשעקס.

אַפּפּליקאַטיאָן

6. - מאָטאָר שוץ, מאַכט פאַרשפּרייטונג און ינדאַסטריאַל ינסטאַליישאַנז קען דאַרפן פאַרשידענע ראַם רייטינגז און יאַזדע קעראַקטעריסטיקס.

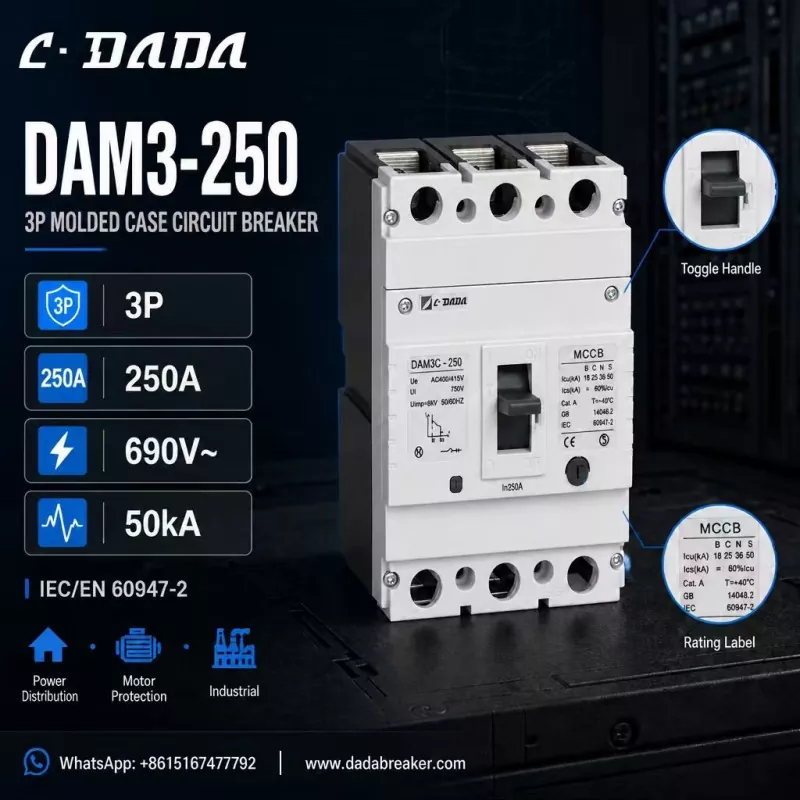

ווי אַ געזונט ספּעסיפיעד 250A MCCB קוקט ווי:

צו מאַכן דעם באַטאָנען, באַטראַכטן די DAM3-250 פון C·DADA עלעקטריק - אַ 250A דריי-פלאָקן MCCB וואָס ילאַסטרייץ וואָס צו קוקן פֿאַר אין דעם קלאַס פון מיטל:

3P קאַנפיגיעריישאַן

● מיט אַ 250 אַ רייטאַד קראַנט (אין), פּאַסיק פֿאַר דריי-פאַסע פאַרשפּרייטונג באָרדז

וואָולטידזש רייטינגז:

● 690וו~; Ue AC400/415V, Ui 750V, Uimp 8kV

ברייקינג קאַפּאַציטעט אַרויף צו 50קאַ

● — יקו פון 18 / 25 / 36 / 50 קA אַריבער די B / C / N / S וועריאַנץ, אַזוי ינסטאָלערז קענען גלייַכן די שולד לעוועלס אין פאַרשידענע פונקטן פון די נעץ

IEC/EN 60947-2 און GB 14048.2 העסקעם

● CE אנגעצייכנט, מיט אַ קלאָר אויף / אַוועק טאַגאַל שעפּן פֿאַר קענטיק אַפּערייטינג סטאַטוס

● געבויט פֿאַר מאַכט פאַרשפּרייטונג, מאָטאָר שוץ און ינדאַסטרי אַפּלאַקיישאַנז

די לאָגיק הינטער דעם ספּעסיפיקאַטיאָן: אַ 250A, 3-פלאָקן ראַם מיט 50kA קלאַס ברייקינג קאַפּאַציטעט קאָווערס די מערהייַט פון טאַפליע בילדער און קאָנטראַקטאָר באדערפענישן - פון הויפּט פאַרשפּרייטונג באָרדז צו מאָטאָר פידער סערקאַץ - בשעת די קייפל יקו וועריאַנץ לאָזן איר רעכט-גרייס קאָס קעגן פאַקטיש שולד לעוועלס.

סעלעקציע רעקאָמענדאַציע

● פֿאַר לעצט סערקאַץ אַרויף צו ~ 125 אַ מיט נידעריק שולד לעוועלס, אַ MCB איז די שפּאָרעוודיק ברירה.

● פֿאַר הויפּט פאַרשפּרייטונג, מאָטאָר שוץ און ינדאַסטריאַל סוויטטשגעאַר, קלייַבן אַ MCCB מיט ברייקינג קאַפּאַציטעט וואָס יקסידז די פּראָספּעקטיוו קורץ-קרייַז קראַנט פון די ינסטאַלירונג.

● ווען אין צווייפל, גרייס איין קלאַס אַרויף אויף ברייקינג קאַפּאַציטעט: די פּרייַז חילוק איז קליין, בשעת די שוץ גרענעץ קענען זיין די חילוק צווישן אַ מינערווערטיק שולד און אַ הויפּט אַוטידזש.

אָפט געשטעלטע פֿראגן

ק: וואָס איז אַ MCCB?

א: אמאָולדיד פאַל קרייַז צוימעןאיז אַ ריסעטאַבאַל נידעריק-וואָולטידזש פּראַטעקטיוו מיטל וואָס דיסקאַנעקץ אַ קרייַז אויף אָווערלאָאַד אָדער קורץ-קרייַז, דיזיינד פֿאַר העכער קעראַנץ און שולד לעוועלס ווי אַ מיניאַטורע קרייַז צוימען.

ק: וואָס טוט יקו מיינען אויף אַ MCCB?

א: יקו איז די לעצט קורץ-קרייַז ברייקינג קאַפּאַציטעט - די מאַקסימום שולד קראַנט די צוימען קענען יבעררייַסן. Ics איז די דינסט ברייקינג קאַפּאַציטעט, די מדרגה עס קענען ריפּיטידלי יבעררייַסן און בלייבן אַפּעריישאַנאַל.

ק: ווי טאָן איך קלייַבן די ברייקינג קאַפּאַציטעט פֿאַר מיין MCCB?

א: קלייַבן אַן יקו ראַנג העכער ווי די פּראָספּעקטיוו קורץ-קרייַז קראַנט אין די ינסטאַלירונג פונט. פאַרשפּרייטונג באָרדז מיט הויך טראַנספאָרמער קאַפּאַציטעט אָדער לאַנג ינדאַסטרי פידערז טיפּיקלי דאַרפֿן 36-50kA קלאַס דעוויסעס.

ק: וואָס איז די DAM3-250 MCCB?

א: די DAM3-250 איז אַ 250A דריי-פלאָקן מאָולדיד פאַל קרייַז צוימען פון C·DADA עלעקטריק, רייטאַד אַרויף צו 690 וו מיט ברייקינג קאַפּאַציטעט אַרויף צו 50 קA, פֿאַר מאַכט פאַרשפּרייטונג, מאָטאָר שוץ און ינדאַסטריאַל אַפּלאַקיישאַנז.
