6קאַ 10קאַ מיניאַטורע קרייַז צוימען

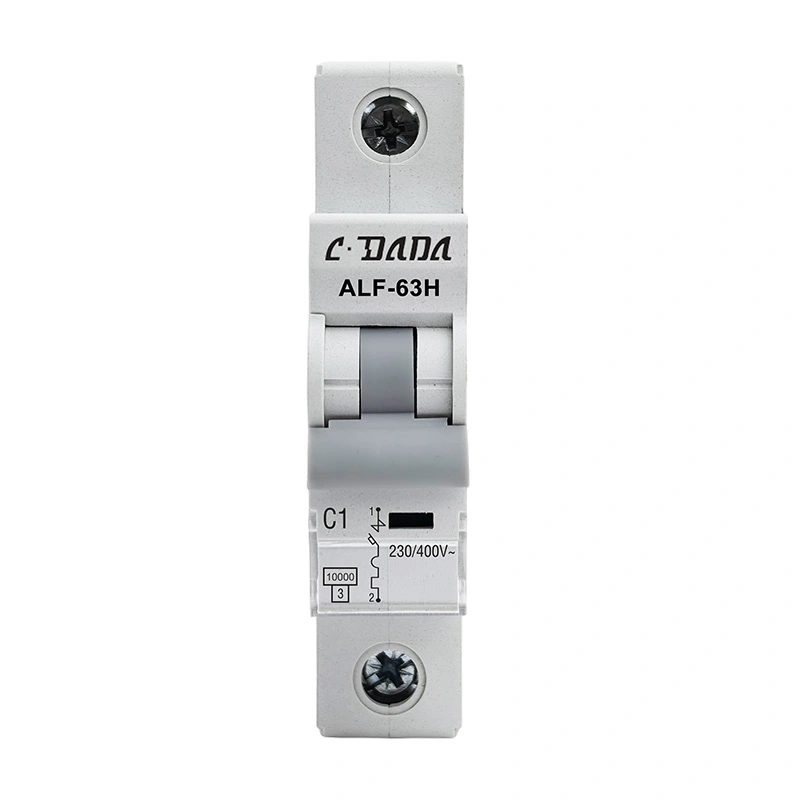

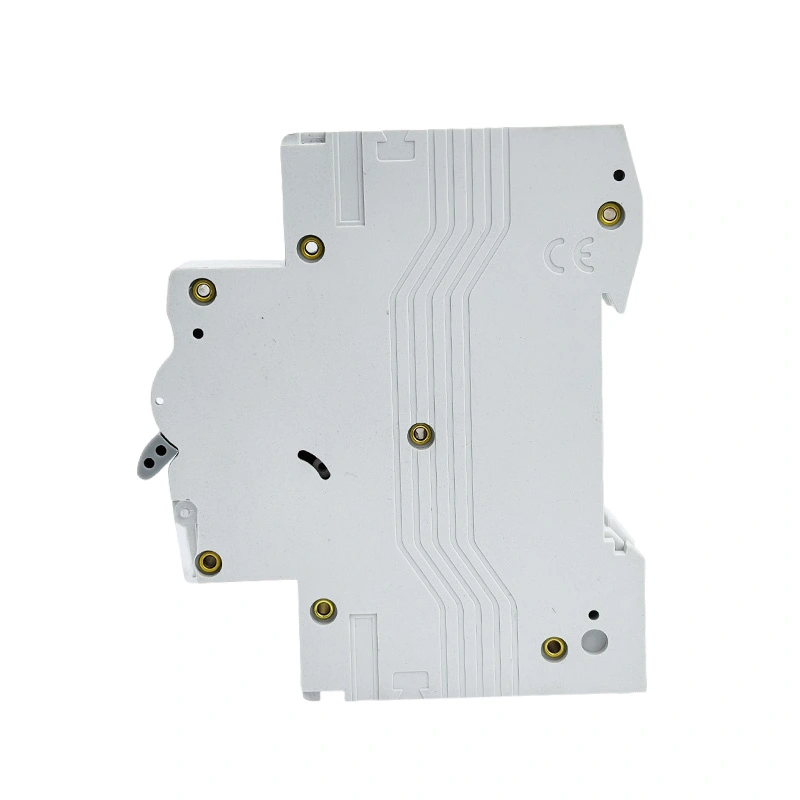

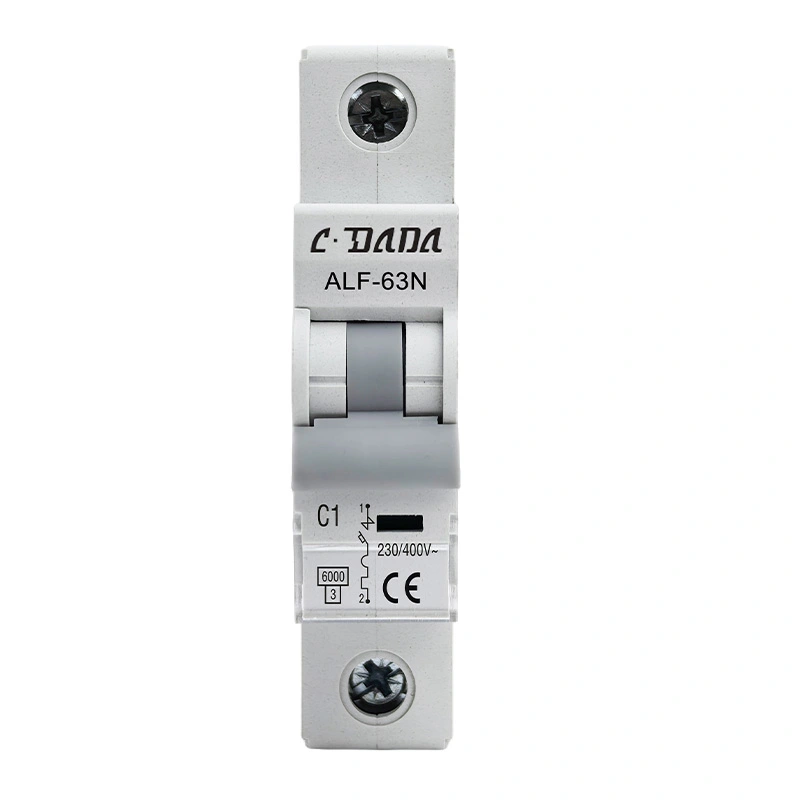

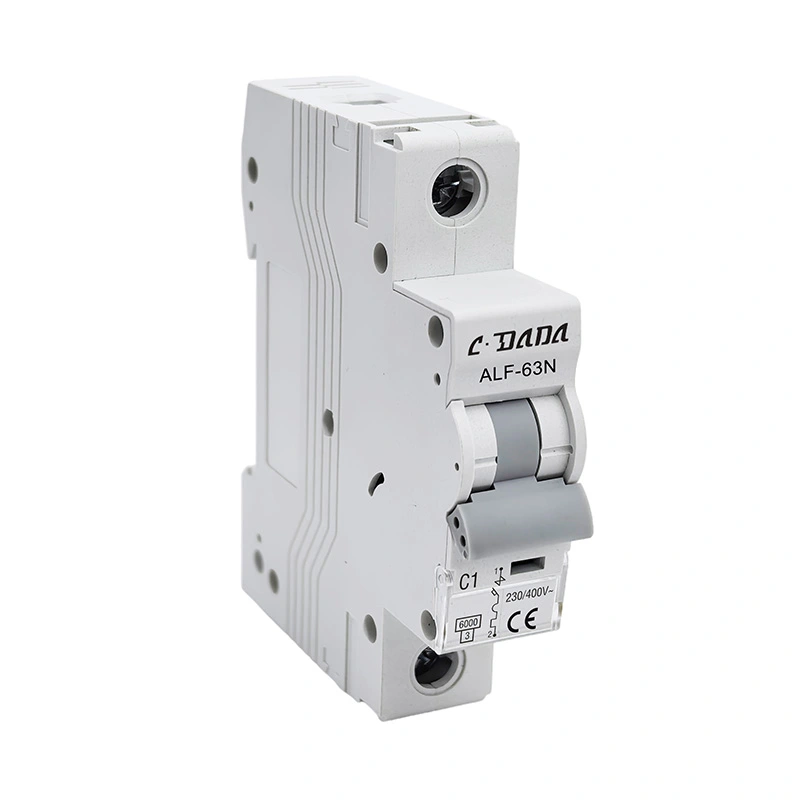

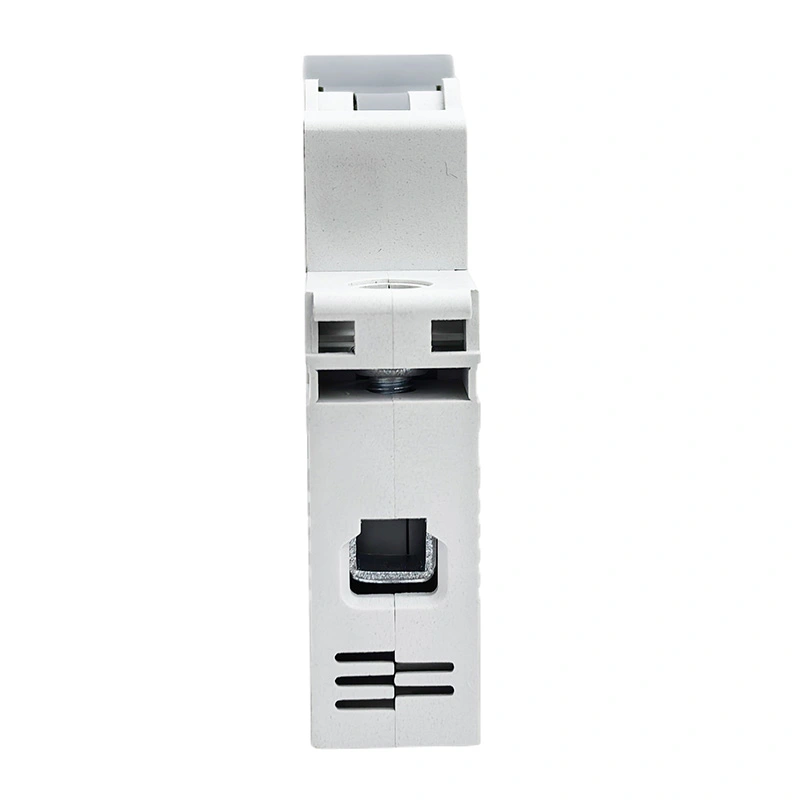

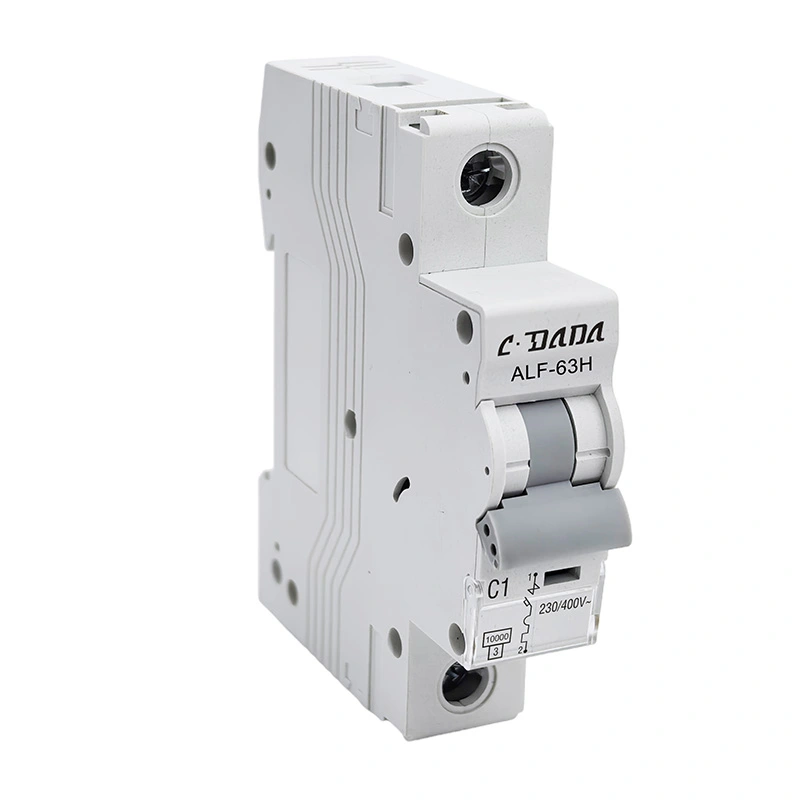

ALF-63N/H סעריע הויך-ברייקינג 6KA 10kA מיניאַטורע קרייַז ברעאַקער (MCB), קאַנפאָרמז צו IEC60898 נאָרמאַל, MCB האט די קוואַליטעט פון פאַרלאָזלעך פאָרשטעלונג, גענוי פּראַטעקטיוו פונקציע, קורץ מעלדונג צייט און הויך ברעכן קאַפּאַציטעט, קליין באַנד אויך. עס איז וויידלי געניצט אין און אָווערלאָאַד פון קאָנטאַקטאָרס, סוויטטשגעאַר און עלעקטריק אַפּאַראַט.

קאָנטאַקט CDADA און קלייַבן אונדז ווי דיין פאַבריקאַנט, מיר קענען פאָרשלאָגן אָעם / אָדם באַדינונגס.

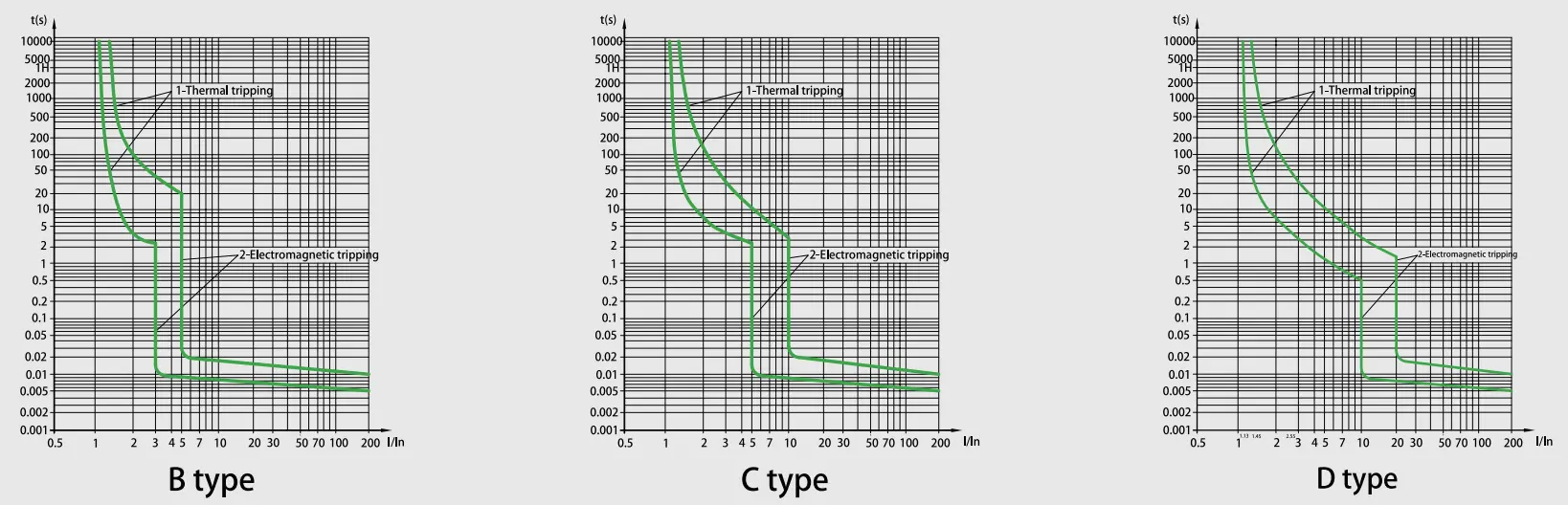

כאַראַקטעריסטיש ויסבייג

טעכניש ספּעסיפיקאַטיאָן

ALF-63N/H סעריע 6KA 10kA מיניאַטורע קרייַז צוימען
נאָרמאַל	ען/IEC60898-1
ברייקינג קאַפּאַציטעט (קA)	6,10
שוץ	קעגן אָווערלאָאַד און קורץ קרייַז
רייטאַד קראַנט (א) אין	1,2,3,4,6,10,13,16,20,25,32,40,50,63
רייטאַד וואָולטידזש (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
רייטאַד שטופּ וויטסטאַנד וואָולטידזש Uimp (kV)	4
רייטאַד ינסאַליישאַן וואָולטידזש Ui(V)	500
ענערגיע לימאַטינג קאַס	3
אַמביאַנט טעמפּעראַטור (℃)	-25~+40,מאַקס.95% הומידיטי
טערמאַל אַפּערייטינג שיעור	1.13xln קיין טריפּינג אין אַ שעה
	1.45xIn טריפּינג ין אַ שעה
מאַגנעטיק אַפּערייטינג	ב:(3-5)קסין, C:(5-10)קסין, ד:(10-20)קסין
נומער פון פּויליש	1P,1P+N,2P,3P,3P+N און 4P
טיפּ פון יאַזדע	טערמאַל / מאַגנעטיק מעלדונג
טערמינאַל קאַפּאַציטעט	16 מם ² פלעקסאַבאַל אָדער 25 מם ² שטרענג אַרויף צו 25 אַ רייטינגז
	25 מם ² פלעקסאַבאַל אָדער 35 מם ² שטרענג פון 32 אַ צו 63 אַ רייטינגז
שוץ גראַד	IP20
ייַנמאָנטירונג	מאָונטינג אויף 35 מם DIN רעלס
ברייט	17.8 מם פּער פלאָקן

קעראַקטעריסטיקס צוימען מעלדונג

ניין.	רייטאַד קראַנט פון מעלדונג (א)	ערשט שטאַט	פּרובירן קראַנט	ספּעציפיצירט צייט	רעזולטאַט צו באַקומען	באמערקונגען
1	1-63	קאַלט שטאַט	1.13 אין	t≤1ה	ניט יאַזדע
2	1-63	אויף די פריערדיקע פּרובירן	1.45לן	ה <1 ה	יאַזדע	באַשטעטיקן קראַנט אַרויף צו ספּעסיפיעד ווערט סטעדאַלי אין 5 ס
3	אין≤32	קאַלט שטאַט	2.55אין	1ס <ט <60 ס 1 ס <ט <120 ס	יאַזדע
	אין>32
4	1-63	קאַלט שטאַט	3 אין	t≤0.1ס	ניט יאַזדע	ב טיפּ
			5 אין	ה <0.1 ס	יאַזדע	ב טיפּ
			5 אין 10 לן	t≤0.1ס	ניט יאַזדע	טיפּ C
			10 אין	ה <0.1 ס	יאַזדע	טיפּ C
			20 לן	t≤0.1ס	ניט יאַזדע	די טיפּ
				ה <0.1 ס	יאַזדע	די טיפּ

ענדעראַנס (אָפּעראַטיאָנס)

קאַטעגאָריע	אָפּעראַציע סייקאַלז	אָפּעראַציע אָפטקייַט	רייטאַד קראַנט
עלעקטריקאַל ענדעראַנס	4000	240/ה	1-32
		120/ה	40-63
מעטשאַניקאַל ענדעראַנס	10000	240/ה	1-63

פֿעיִקייטן

★ הינטער-הויך קורץ-קרייַז ברייקינג קאַפּאַציטעט

אַוואַנסירטע קרייַזבויגן קאָנטראָל טעכנאָלאָגיע אַטשיווז העכער יבעררייַס קאַפּאַציטעט קאַמפּערד מיט ינדאַסטרי סטאַנדאַרדס, ינשורינג פאַרלאָזלעך שוץ פֿאַר ינדאַסטרי-מיינונג עלעקטריקאַל סיסטעמען אונטער עקסטרעם שולד טנאָים.

★ צווייענדיק מאָדע קאַנעקשאַן צובינד

ינטעגראַטעד כייבריד וואָקזאַל פּלאַן שטיצט ביידע שטרענג בוסבאַר דאַקינג און פלעקסאַבאַל קאַבלע קלאַמפּינג, אַלאַוינג געצייַג-פריי אַדאַפּטיישאַן צו דייווערס ינסטאַלירונג סינעריאָוז בשעת רידוסינג די וויירינג צייט מיט 40%.

★ ענערגיע-סטאָרידזש מעקאַניזאַם פֿאַר לאַנג-לעבן

פרילינג-אַססיסטעד אָפּערייטינג סיסטעם מיט 10,000 מעטשאַניקאַל סייקאַלז ענדעראַנס, מיט טראָגן-פאַרגיטיקונג טעכנאָלאָגיע

★ Advanced Composite Enclosure

מיט מיט רום-ריטאַרקאַנט, היץ-קעגנשטעליק און שטופּ-דערווייַז פּראָפּערטיעס ינאַגרייטיד קרייַזבויגן-קווענטשינג טשיימבערז פֿאַר קאַנטיינד שולד געשעענישן.

★ דינאַמיש קראַנט-לימיטינג טאָפּאָלאָגי

ינטעליגענט סאַפּרעשאַן פון ענערגיע ראַדוסאַז שפּיץ שולד קעראַנץ מיט 65-80%, וואָס אַלאַוז דאַונסטרים מיטל ספּעסאַפאַקיישאַנז אַפּטאַמאַזיישאַן מיט 30% קוילעלדיק סיסטעם קאָס רעדוקציע פּאָטענציעל.

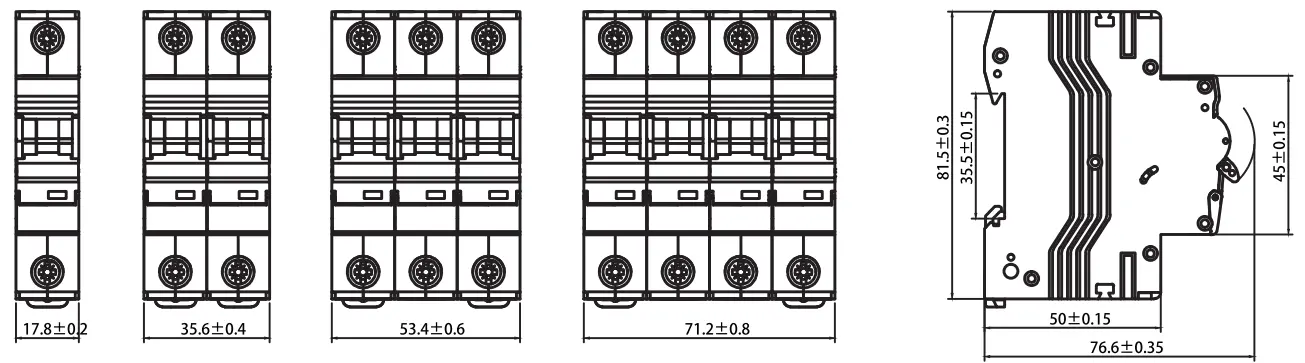

אַוטליין דימענשאַנז

אַפּפּליקאַטיאָן סינעריאָוז

★ רעזידענטשאַל: קאָנסומער וניץ און פאַרשפּרייטונג באָרדז פֿאַר היים זיכערקייַט.

★ ינדוסטריאַל: שוץ פון קאָנטאַקטאָרס, סוויטטשגעאַר און שווער עלעקטריק אַפּאַראַט.

★ געשעפט: אָפיס בנינים און שאַפּינג מאָל וואָס דאַרפן הויך-ברייקינג רילייאַבילאַטי.

קוואַליטעט קאָנטראָל & נאָרמאַל טעסטינג

★ יעדער CDADA MCB אַנדערגאָו שטרענג טעסטינג צו ענשור העסקעם מיט IEC60898-1:

★ טערמאַל טריפּינג טעסט: וועריפיעד בייַ 1.13אין (ניט-יאַזדע) און 1.45אין (יאַזדע ין 1 שעה).

★ מאַגנעטיק טריפּינג טעסט: גענוי מעלדונג טעסטינג פֿאַר ב, C, און ד קעראַקטעריסטיקס.

★ עלעקטריקאַל ענדעראַנס: טעסטעד פֿאַר 4,000 אָפּעראַציע סייקאַלז.

★ מעטשאַניקאַל ענדוראַנסע: וועריפיעד פֿאַר 10,000 סייקאַלז.

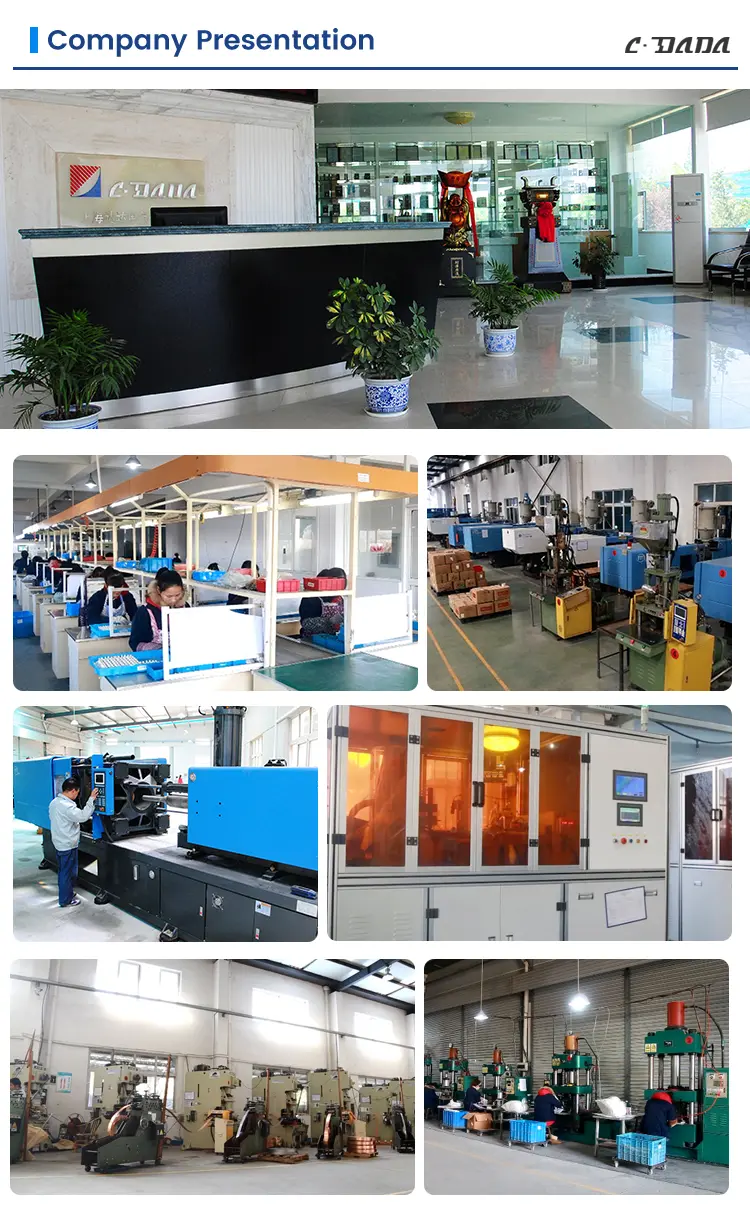

פאַבריק סטרענגטה & שטיצן

שאַנגהאַי דאַדאַ עלעקטריק קאָו, לטד איז אַ לידינג פאַבריקאַנט מיט אַוואַנסירטע פּראָדוקציע שורות און אַ פאַכמאַן ינזשעניעריע מאַנשאַפֿט. מיר צושטעלן:

★ קאַסטאַמייזד אָעם / אָדם באַדינונגס פֿאַר גלאבאלע בראַנדז.

★ שטאַט-פון-דעם-קונסט טעסטינג ויסריכט צו ענשור נול-כיסאָרן עקספּרעס.

★ גלאבאלע לאָגיסטיקס שטיצן: אָפּטימיזעד פּאַקקאַגינג פֿאַר ים און לופט פרייט צו ענשור פּראָדוקטן אָנקומען אין אַ גאנץ צושטאַנד.
